产品介绍

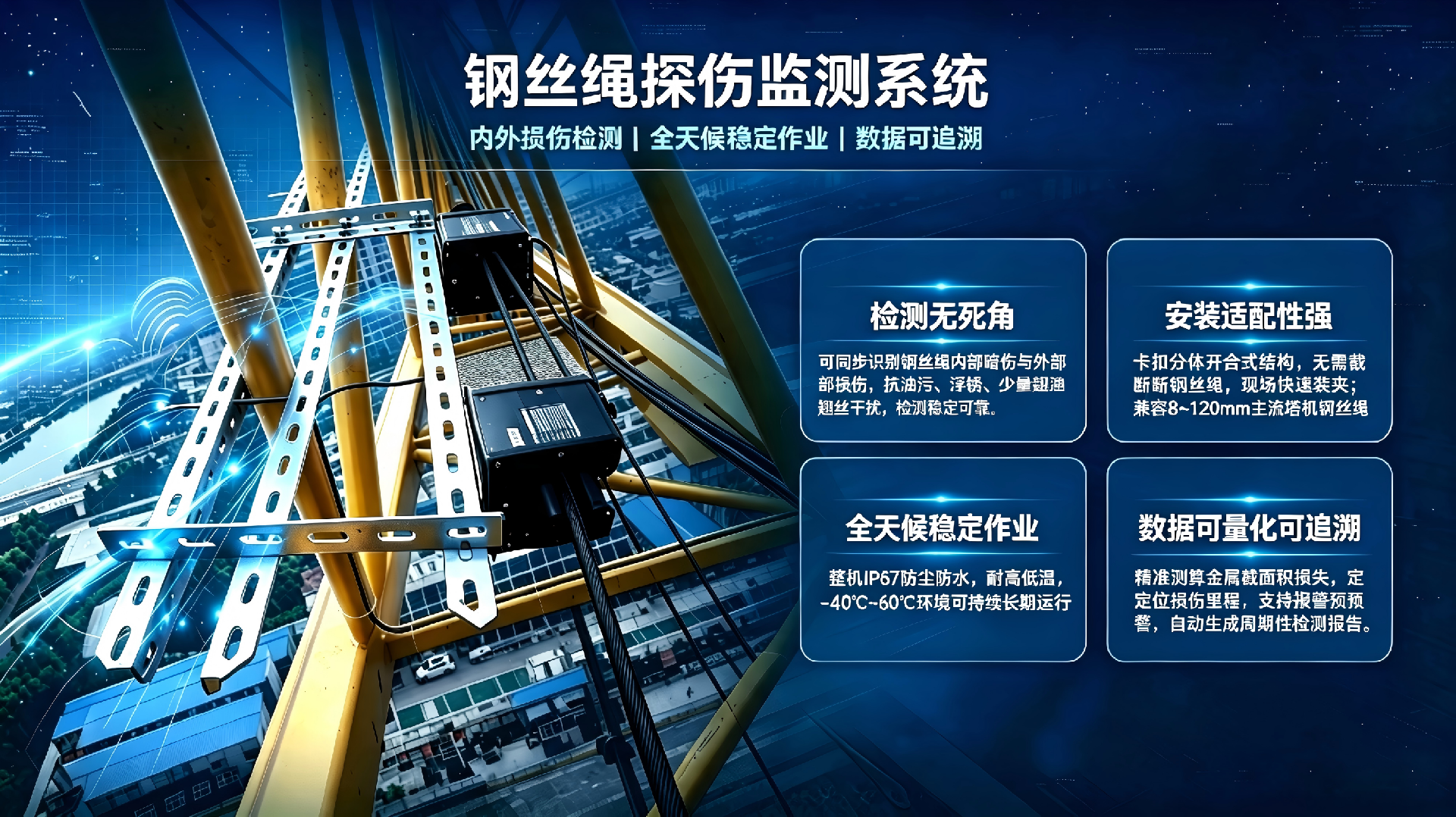

钢丝绳探伤监测系统，也叫钢丝绳在线无损探伤系统，主要用于建筑工地塔式起重机、施工升降机、卸料平台等起重设备钢丝绳运行全过程的损伤监测、隐患预警、数据记录与远程管理。系统基于漏磁无损探伤技术，通过探伤传感器非接触式采集钢丝绳运行过程中的损伤信号，识别钢丝绳内部及外部缺陷，将钢丝绳健康状态展示在现场主机显示屏以及智慧工地管理平台。

钢丝绳属于起重设备关键承重部件，长期反复受力、摩擦、锈蚀，容易出现内层断丝、磨损、锈蚀、松股等隐蔽损伤。传统依靠人工目视检查，只能查看钢丝绳表面情况，无法检测绳体内部缺陷，隐患难以及时发现，极易引发钢丝绳断裂、吊物坠落等重大安全事故。钢丝绳探伤监测系统可在设备正常运行状态下不间断探伤检测，损伤数值达到预警阈值时立即发出声光报警，提醒管理人员停机检修更换钢丝绳，为起重设备钢丝绳安全管控、维保决策以及事故追溯提供可靠的数据依据。

适用项目

本系统适用于房建、市政、厂房等在建项目塔吊、施工升降机、物料提升机、卸料平台等起重钢丝绳的在线探伤监测。可单根钢丝绳独立监测，同一工地多台起重设备钢丝绳可组网统一管理。

对于塔吊使用频率高、吊装荷载大、钢丝绳更换周期临近、高空作业风险高、监管检查频繁的项目，钢丝绳探伤监测系统能够补齐人工目视检查盲区。项目部可以通过平台查看钢丝绳实时健康状态、损伤报警记录和历史探伤曲线，企业管理人员也可以集中查看多个项目起重钢丝绳的监测情况。

监测内容

局部缺陷监测：识别钢丝绳内外层断丝、松股、锈蚀、局部变形等损伤，精准定位损伤位置。金属截面积损失监测：检测钢丝绳整体磨损、大面积锈蚀造成的金属截面积损耗，判断钢丝绳整体老化程度。损伤位置定位：记录缺陷距离起点长度，便于维保人员快速查找损伤点位。钢丝绳运行时长统计：统计钢丝绳累计运行时间，辅助评估钢丝绳疲劳老化状态。报警记录：自动保存断丝预警、磨损超标、截面积损失超限、设备离线等报警信息，留存台账用于安全检查和事故追溯。

主要功能

分级声光报警：当钢丝绳损伤指标接近或超过预设预警值时，现场主机声光报警器立即发出报警提示，提醒管理人员停机排查检修。无损在线探伤：非接触式检测，无需截断钢丝绳、无需停机，起重设备运行过程中即可完成探伤作业。实时损伤显示：现场主机屏幕实时展示钢丝绳探伤波形、损伤位置、损伤等级，直观查看钢丝绳健康状态。24 小时不间断监测：设备全天候自动采集探伤数据，起重作业全过程实时监控钢丝绳状态。探伤数据记录：平台自动存储探伤波形、历史损伤变化记录，数据可导出打印，生成钢丝绳探伤报告，用于维保复盘追溯。远程查看：项目管理人员可在智慧工地平台 PC 端、移动端查看各条钢丝绳在线状态、探伤数据、报警信息与历史记录。多设备集中管理：同一项目可同时监测多条起重钢丝绳，多个在建项目钢丝绳监测数据可在同一平台统一监管。平台对接：系统可按照项目要求接入企业智慧工地平台、项目管理平台或者地方监管平台上传探伤监测数据。

系统组成

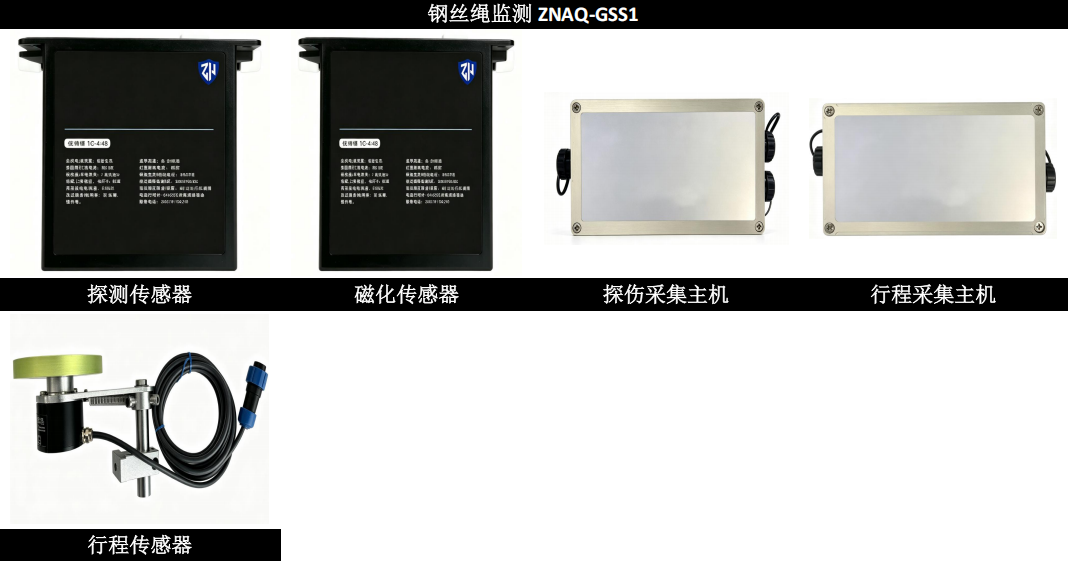

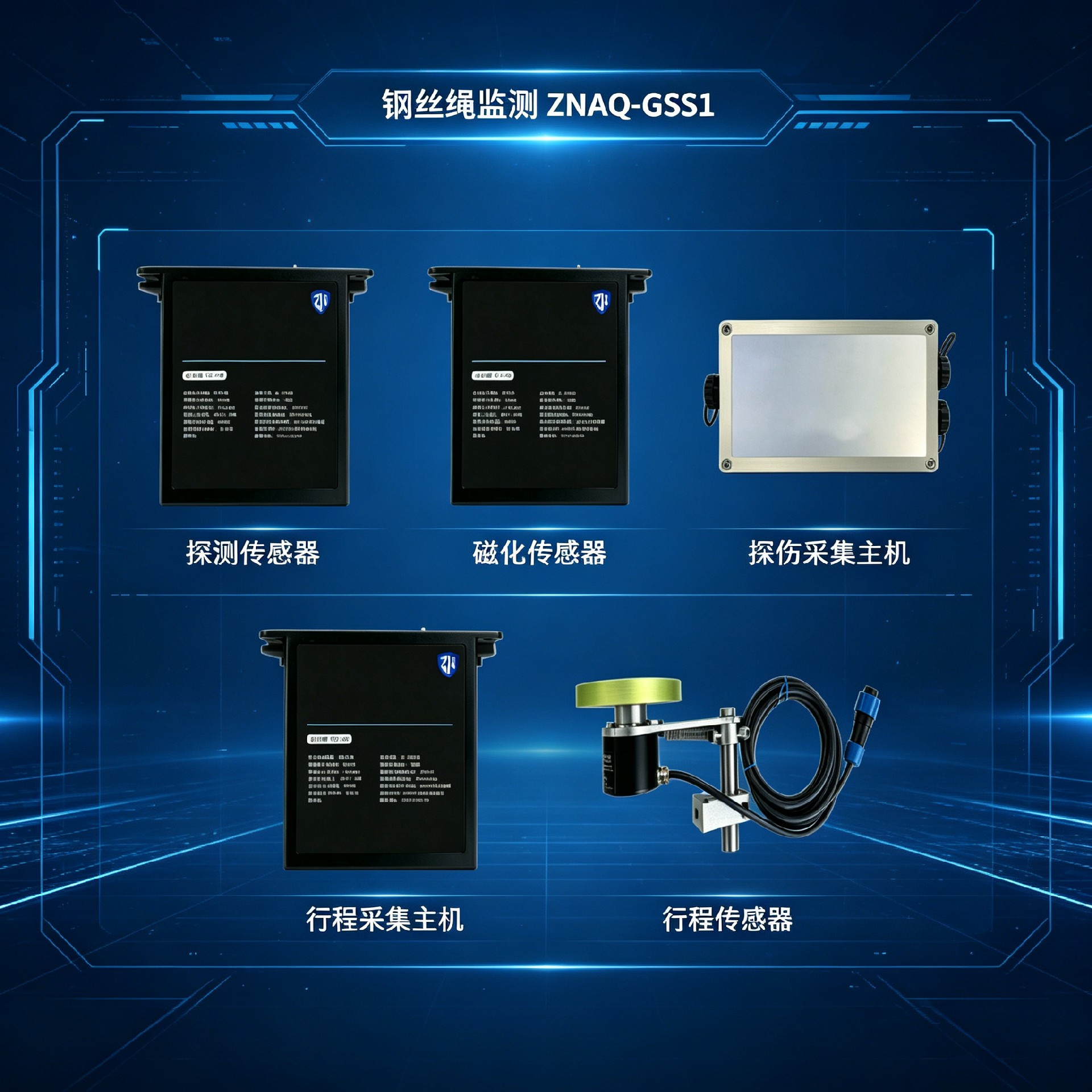

钢丝绳探伤监测系统一般由探伤传感探头、信号采集主机、声光报警器、通信模块、供电电源以及云端管理平台组成。不同起重设备钢丝绳直径、运行速度、安装空间不完全相同，传感器安装点位与配置方案需要结合起重设备专项方案和现场情况确定。

可选配功能：‑ 太阳能供电套件，不方便布设市电线路的点位可选择太阳能供电；‑ 锂电池备用电源，断电状态下可持续监测报警。

产品介绍

现场安装与调试

智诺安全会根据项目起重设备规格、钢丝绳直径、钢丝绳走向制定探伤探头布设安装方案。设备到场后，技术人员完成探伤探头开合式安装固定、采集主机固定、声光报警器布设、通信调试等工作；探头采用非接触环绕式安装，不损伤原有钢丝绳本体结构。

硬件安装完成后进行通电调试、钢丝绳参数标定、损伤预警阈值设置、数据上传测试、平台接入调试。起重设备投入使用前完成全系统试运行检测，确保探伤识别准确、报警灵敏可靠。对于需要接入地方监管平台或企业自有平台的项目，可根据接口文档上传设备信息、实时探伤数据、损伤报警记录。调试结束后，对安全员、起重司机开展设备使用培训。

项目使用效果

系统上线后，钢丝绳探伤损伤数据实时自动上传平台。项目部可以随时查看所有起重钢丝绳设备是否在线，有无断丝、磨损超标报警记录。一旦钢丝绳出现损伤隐患，现场立即声光告警，管理人员及时停机检修，更换受损钢丝绳，有效防范钢丝绳断裂坠落安全事故。安全员开展起重设备安全检查时，不再只依靠现场目视检查，可直接从平台调取历史探伤曲线、导出探伤运行报表。

对于多项目管理的建筑企业，平台可以集中查看各个在建项目钢丝绳探伤运行状态，哪些钢丝绳频繁出现损伤报警、哪些监测设备离线故障一目了然，管理人员可以远程督促项目落实钢丝绳维保更换工作，降低起重作业安全风险。

常见问题

钢丝绳探伤监测系统可以接入智慧工地监管平台吗？可以。系统可接入智诺安全智慧工地平台，也可以按照接口标准对接企业自有平台以及各地住建监管平台。

一条钢丝绳需要安装几个探伤探头？常规配置 1 套探伤探头，安装在钢丝绳运行通道直线段位置。

探伤探头会不会磨损、刮伤钢丝绳？探头属于非接触式安装，探头内壁与钢丝绳之间预留安全间隙，运行过程中不会刮伤钢丝绳绳体。

后期维护怎么处理？设备投入使用后，出现探伤数据异常漂移、设备离线、通信中断、报警异常等问题，可联系智诺安全进行排查。常规维护包含探伤探头定期清洁检查、线缆检查、通信状态检查、平台数据核对、参数校准调整。

产品咨询

如果项目需要安装钢丝绳探伤监测系统、起重钢丝绳损伤报警设备、智慧工地平台对接等相关设备，可联系智诺安全。我们会根据起重设备数量、钢丝绳规格参数、监管指标和平台对接需求，提供相应的产品配置和报价方案。
