UWB 隧道定位系统

400-6698-767
17663710314-李工

产品介绍

UWB 隧道定位系统又称超宽带隧道人员高精度定位系统，属于隧道施工智慧安全管控物联网平台。依托 UWB 超宽带厘米级测距技术，隧道洞内布设定位基站，施工人员、车辆佩戴定位标签，实现隧道洞内人车物实时高精度一维定位；系统可联动洞口门禁、视频监控、有害气体监测、智能广播等设备，完成洞内人员实时追踪、历史轨迹回放、危险区域电子围栏、一键 SOS 求救、安全步距管控、洞内人员数量统计，事故发生时快速搜寻被困人员。

传统隧道施工洞内信号屏蔽严重，GPS 无法使用；依靠洞口刷卡只能记录进出，无法掌握人员洞内具体位置；危险区域越界、掌子面超距、突发事件救援找人困难，安全管控难度大。UWB 隧道定位系统 7×24 小时不间断监测洞内位置信息，隐患及时预警，满足公路、铁路、地铁隧道施工安全管理规范以及智慧工地隧道信息化验收标准。

适用项目

本系统适用于公路隧道、铁路隧道、地铁隧道、引水隧洞、综合管廊等各类地下线性施工项目，覆盖洞口门禁段、初期支护段、二次衬砌段、掌子面危险作业区等全部洞内区域。单台基站覆盖一段隧道区间，洞内多基站级联组网，实现隧道全线无盲区覆盖。

对于长距离隧道、高风险地质隧道、人员车辆流动频繁、需要严格管控安全步距、有应急救援管理要求的项目，UWB 隧道定位系统补齐洞内人员监管盲区。项目部监控中心实时查看洞内人车分布；企业端可远程查看多条隧道项目定位数据，集团化统一安全管控。

监测管理内容

洞内人员实时定位：实时获取施工人员、管理人员洞内精准位置，隧道一维里程展示人员所处桩号位置。施工车辆、设备定位（选配）：渣土车、喷浆台车、掘进设备加装车载标签，追踪机械设备洞内位置。洞内人员实时统计：自动统计隧道当前洞内总人数、各施工分区人员数量、人员工种信息。历史轨迹回放：保存人员洞内行走轨迹记录，事后可回放人员移动路线，用于事故溯源排查。电子围栏越界预警：划定掌子面危险区、塌方高风险禁区，人员闯入禁区自动报警。安全步距监测预警：监控初期支护、二次衬砌与掌子面之间距离，超安全步距阈值告警。SOS 紧急求救告警：人员遇险按下标签 SOS 按键，平台立刻收到求救信号并锁定精确位置。洞内进出考勤管理：联动洞口实名制门禁，实现隧道进洞人员自动考勤。台账报警记录：自动保存定位轨迹、越界报警、SOS 求救、安全步距告警、设备离线记录，留存完整台账用于安全检查归档追溯。

主要功能

厘米级高精度实时定位：隧道一维定位精度可达 10‑30cm，精准展示人员洞内里程桩号位置，抗洞内强电磁干扰，定位稳定可靠。电子围栏危险告警：灵活划分安全区、预警区、危险禁区；人员越界立即平台弹窗报警，可联动智能广播语音警示。一键紧急求救：定位标签自带 SOS 求救按键，洞内突发险情快速上报，缩短救援搜寻时间。历史轨迹回放溯源：云端长期存储人员洞内移动轨迹，随时调取回放，用于事故原因复盘。洞内人员动态看板：平台、LED 大屏实时展示洞内总人数、人员名单、位置分布，直观掌握洞内人员状态。人车视频联动：人员、车辆报警时自动调取就近摄像头视频画面，快速查看现场情况。本地 + 云端双重存储：定位数据本地服务器缓存，断网状态下洞内定位继续运行；网络恢复后轨迹数据自动补传云端，数据不会丢失。安全台账自动生成：系统自动汇总进洞考勤、报警记录、洞内人员统计报表，一键导出 Excel 巡检报表。远程可视化管理：管理人员可在 PC 端、移动端实时查看隧道洞内人车位置、报警信息。多隧道项目集中管控：集团下多条隧道项目定位设备接入统一平台，远程集中监管。平台无缝对接：开放接口，可接入企业智慧工地平台、隧道综合管控平台、地方住建监管平台上传定位与报警台账。

系统组成

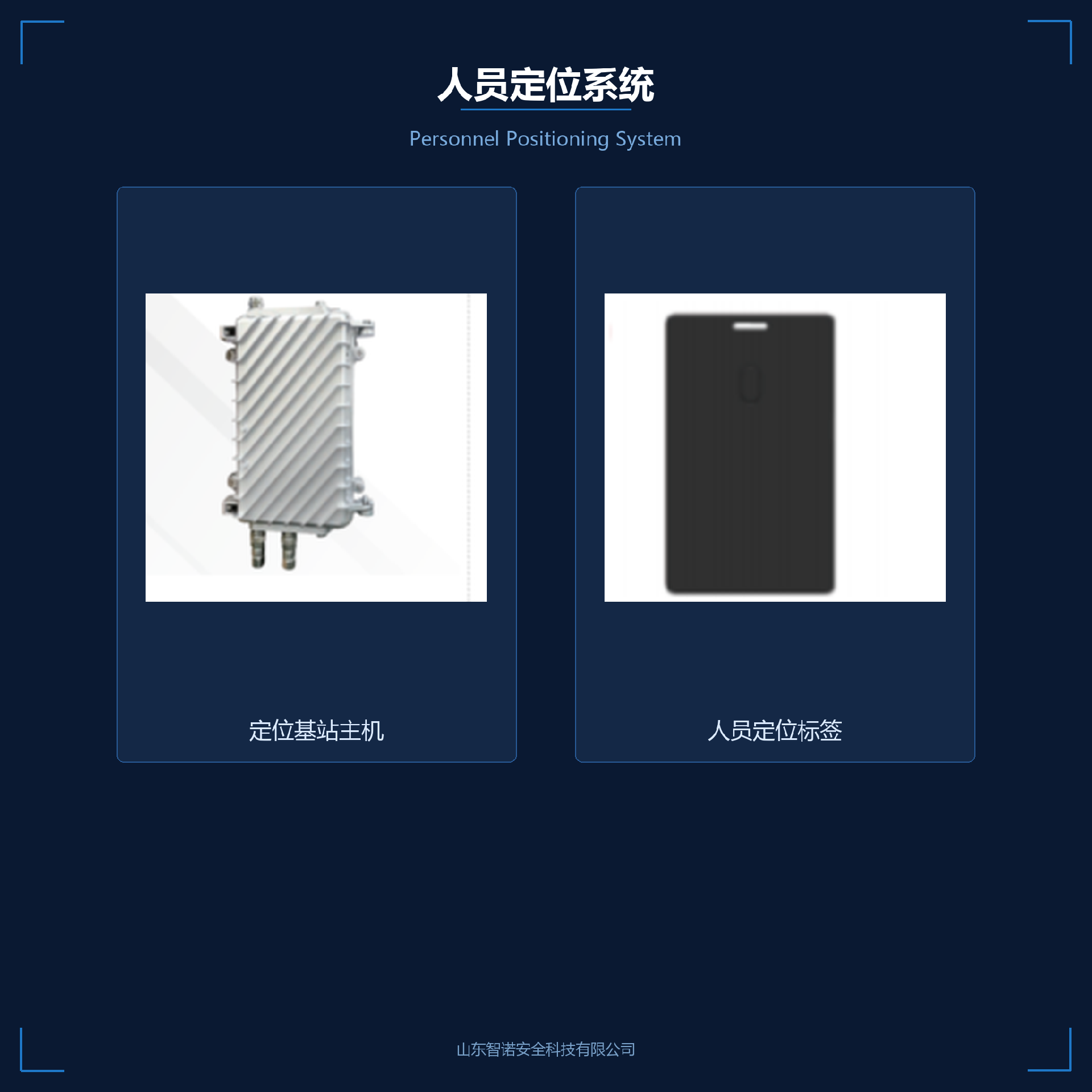

UWB 隧道定位系统一般由UWB 隧道定位基站、安全帽式 / 手环式人员定位标签、车载定位标签（选配）、洞口门禁闸机、洞内 LED 显示屏、本地服务器、云端隧道安全管理平台组成。基站可采用有线光纤组网或者无线自组网级联方案，长隧道布线灵活方便。

可选配功能：‑ 洞内有害气体监测联动报警；‑ 智能广播联动越界语音喊话告警；‑ 隧道安全步距自动监测；‑ 洞内 WiFi 对讲通信；‑ 监管平台对接上传定位台账。

产品介绍

现场安装与调试

根据隧道施工总平面图、隧道洞身里程，规划洞内定位基站布设点位。设备进场后，将 UWB 定位基站安装于隧道侧壁高处；人员标签发放给洞内作业人员并绑定人员身份信息，车载标签安装于洞内施工车辆。

硬件安装完成后通电调试，导入隧道一维里程地图，划分危险禁区、预警区域，配置 SOS 报警、越界告警、安全步距预警各项阈值；测试实时定位、轨迹回放、人员统计、报警联动、洞口门禁考勤等全部功能。如需对接第三方平台，调试接口数据上传。调试结束后，安全员、监控室管理员开展系统操作培训。

项目使用效果

系统上线后，隧道洞内施工人员、车辆位置实现全天候精准可视化管控。管理人员在洞口监控室就能够实时掌握洞内人员分布情况；人员闯入危险区域、安全步距超标自动预警；险情发生时，通过 SOS 求救信号快速锁定被困人员位置，大幅提升应急救援效率。进洞考勤、报警、轨迹台账自动留存，报表一键导出，满足隧道安全检查资料归档要求。

对于多隧道集团企业，平台可集中查看所有在建隧道洞内人员安全状态，远程管控隧道施工安全风险，全面提升隧道施工数字化安全管理水平。

常见问题

UWB 隧道定位系统能否接入智慧工地监管平台？可以，系统提供 API 接口，支持对接企业智慧工地平台以及各地交通、住建隧道信息化监管平台上传台账数据。

隧道洞内没有手机信号，定位还能正常使用吗？可以。定位基站洞内自成网络，不需要依赖运营商手机信号，洞内定位不受公网信号影响。

长隧道布线施工难度大怎么办？可选无线自组网基站方案，基站之间无线级联，大幅减少洞内光纤布线工作量。

后期维护怎么处理？常规维护包含基站外观检查、标签电量巡检、危险围栏参数复核、平台定位数据核对；出现定位漂移、设备离线可联系售后排查。
