自生式附着脚手架监测系统（附着式升降爬架智能安全监测系统），专为高层建筑附着升降脚手架（爬架）升降、使用、拆除全周期安全管控开发。在爬架机位位置部署高精度荷载、倾角、位移、高差、风速传感器，实时采集每一个机位荷载、架体倾斜、机位升降高差、变形位移、高空风速等核心数据；达到预警阈值现场声光报警，超限后可联动爬架控制系统紧急停机，监测数据同步上传至智慧工地云端平台，实现爬架全过程数字化安全监护，防范升降不同步、超载、架体倾斜失稳、坠落坍塌等重大事故风险。

传统爬架升降依靠人工现场观察机位同步情况、肉眼判断倾斜变形，人工巡检存在延时，机位升降高差超标、局部超载很难被及时发现；大风天气、夜间升降作业风险更高，极易引发爬架倾覆事故。自生式附着脚手架监测系统 7×24 小时不间断自动监测，升降作业全程实时监控机位同步性，异常情况立刻报警停机，为爬架危大工程管控、隐患溯源留存完整可溯源的数据依据。

适用项目

本系统适用于房建超高层、综合体、安置房等使用附着式升降脚手架施工的在建项目。单套爬架独立部署监测；多栋楼爬架设备可无线组网集中管理。

对于超高层施工、爬架机位数量多、升降作业频繁、大风高发地区、住建危大工程检查标准严格的项目，自生式附着脚手架监测系统补齐人工肉眼巡检盲区。项目部可在平台查看爬架实时监测数据、机位荷载、高差倾斜报警清单；企业管理人员也可以集中查看多个项目爬架运行监测情况。

监测管理内容

机位荷载监测：实时监测每一个提升机位的承载重量，识别机位超载、失载、荷载分布不均隐患。架体倾角监测：监测架体横向、纵向倾斜角度，倾斜超标触发失稳预警。机位升降高差监测：实时对比各个机位升降高度差，机位不同‑步高差超标报警（高差≥30mm 预警）。架体水平位移监测：监测架体整体、局部侧向变形位移量。高空风速监测：采集建筑上部高空风速，大风工况禁止爬架升降作业。升降状态记录：记录爬架升降起止时间、升降时长、运行全过程数据曲线。设备故障自检：传感器离线、通信故障、供电异常主动上报。报警记录：自动保存超载、荷载不均、高差超限、倾斜超标、风速超限等报警信息，留存台账用于危大工程安全检查、隐患整改归档追溯。

主要功能

现场本地声光预警 + 超限停机联动：监测数据临近阈值控制柜弹窗 + 高分贝声光报警；参数严重超限可联动爬架电控系统，停止升降操作。全过程数据黑匣子存储：本地控制柜存储爬架全周期监测数据，历史数据曲线回放，事故可溯源。本地 + 云端双重存储：控制柜本地缓存监测数据；工地断网状态下数据不会丢失，网络恢复后自动同步上传云端平台。爬架安全台账自动生成：云端汇总爬架机位清单、升降记录、各类报警报表，一键导出 Excel 危大工程巡检报表。远程查看管理：项目安全员、管理人员可在智慧工地平台 PC 端、移动端查看爬架实时监测数据、历史报警记录、升降作业曲线。多爬架集中管控：同一项目多栋楼多套爬架、多个在建工地爬架监测设备，可在同一个智慧工地平台统一监管。平台对接：系统可按照项目要求接入企业智慧工地平台、项目管理平台或者地方住建监管平台上传爬架监测台账数据。

系统组成

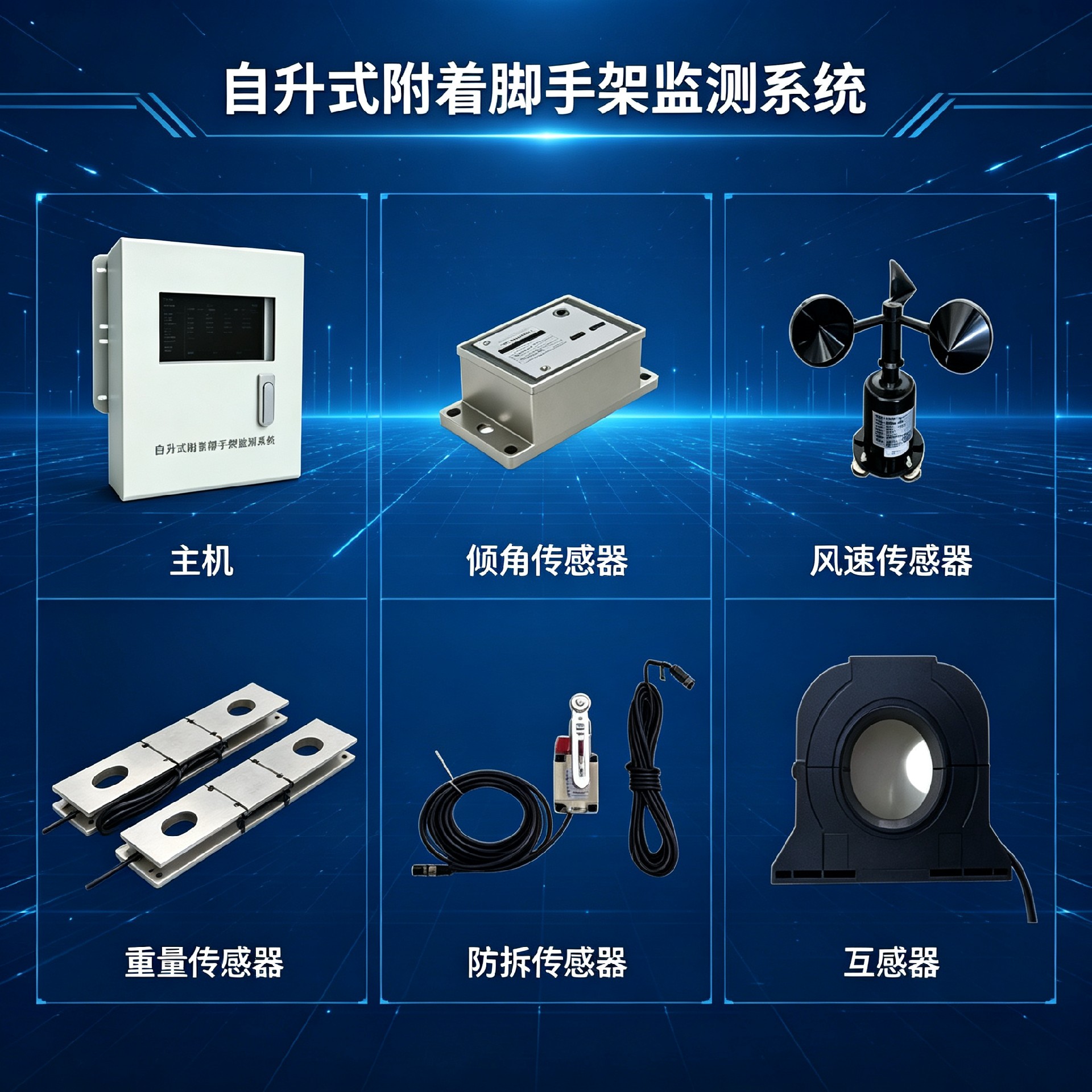

自生式附着脚手架监测系统一般由机位荷载拉力传感器、倾角传感器、位移 / 高差传感器、高空风速仪、现场控制柜触控主机、无线通信模块、云端智慧工地管理平台组成；传感器安装于爬架提升机位、架体立杆关键位置，安装不改动爬架原有受力钢结构。

可选配功能：‑ 升降作业视频抓拍录像，全过程影像留痕；‑ 手机短信、微信消息推送，爬架超限报警推送项目安全负责人；‑ AI 视频识别爬架防护缺失、人员违规翻越；‑ 监管平台对接。

产品介绍

现场安装与调试

智诺安全会根据爬架施工专项方案、机位平面布置图纸，制定传感器点位布设清单。设备到场后技术人员将荷载传感器、倾角传感器、高差传感器依次安装至各个提升机位与架体立杆位置，控制柜布置于地面或楼层操作位置。

硬件安装完成后通电调试，录入爬架机位数量、机位编号；设置超载阈值、机位最大允许高差、倾斜报警角度、大风禁止升降风速阈值；开展空载‑重载标定测试、升降同步模拟测试、报警停机联动测试，数据上传智慧工地平台调试；正式启用前进行一次完整爬架升降试运行，保证各项监测数据准确、报警触发灵敏可靠。需要接入监管平台的项目上传爬架升降台账、超限报警记录。调试结束后爬架操作人员、安全员开展设备操作培训。

项目使用效果

系统上线后，爬架升降作业过程中各个机位荷载、高差、倾斜、风速数据实时上传控制柜与云端平台。操作人员实时查看机位运行状态，出现升降不同步、超载隐患第一时间停机处置；项目部随时远程查看爬架安全运行状态。安全员可直接从平台导出全套爬架危大工程安全巡检报表。

对于多项目管理的建筑企业，平台可以集中查看各个在建项目爬架运行监测状态，哪些爬架机位频繁出现高差、荷载报警一目了然，管理人员远程督促项目落实爬架隐患整改维保工作，有效降低附着式升降脚手架坍塌类重大安全事故风险。

常见问题

自生式附着脚手架监测系统可以接入智慧工地监管平台吗？可以。系统可接入智诺安全智慧工地平台，也可以按照接口标准对接企业自有平台以及各地住建监管平台。

传感器安装会不会破坏原有爬架结构？传感器属于外挂加装监测设备，不改动爬架原有受力杆件、提升系统结构。

爬架上升下降的时候，监测设备是否需要人工调整？传感器跟随爬架同步升降，升降全程自动监测，无需人工每次升降拆装调整。

后期维护怎么处理？设备投入使用后，出现荷载数据漂移、高差数据异常、设备离线等问题，可联系智诺安全进行排查。常规维护包含传感器紧固检查、定期荷载复检标定、通信线路检查、平台爬架监测台账数据核对。

产品咨询

如果项目需要安装自生式附着脚手架监测系统、爬架智能安全监测设备、智慧工地平台对接等相关设备，可联系智诺安全。我们会根据爬架机位数量、楼栋工况、监管指标和平台对接需求，提供相应的产品配置和报价方案。
