产品介绍

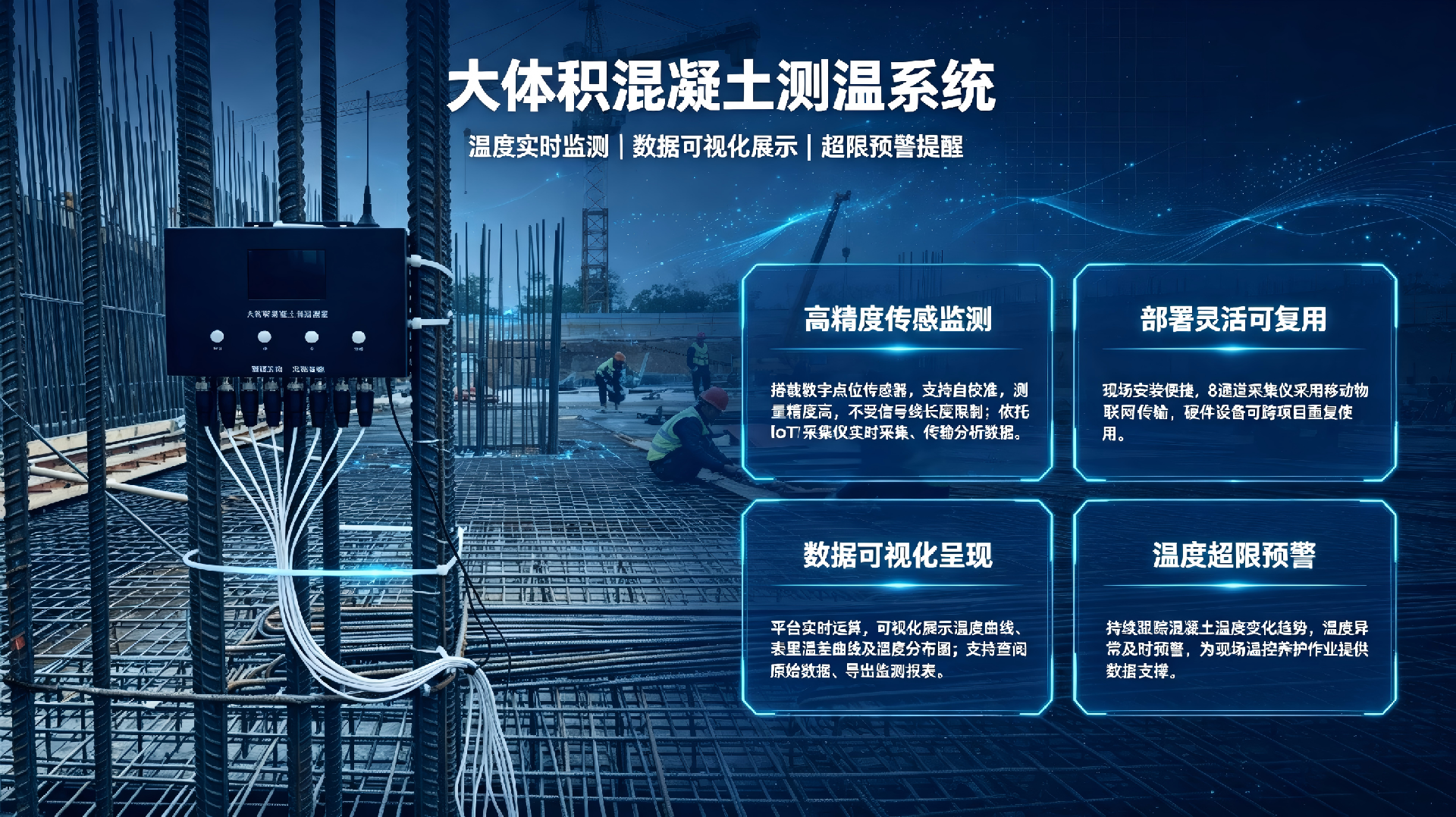

大体积混凝土测温系统，也叫大体积混凝土无线温控监测系统，主要用于建筑工程筏板基础、承台、底板等大体积混凝土浇筑后养护周期内的温度监测、温差预警、数据记录与远程管理。系统通过提前预埋在混凝土内部不同深度的温度传感线缆，实时采集混凝土芯部温度、表层温度、基底温度以及环境温度，自动计算内外温差、降温速率，将测温数据展示在现场采集主机以及智慧工地管理平台。

大体积混凝土水化反应过程中会释放大量热量，构件内部升温快、表面散热快，极易产生较大内外温差，从而引发温度裂缝，影响混凝土结构耐久性。传统人工手持测温，采集频次有限、夜间监测困难，容易错过温差超限的关键时段。大体积混凝土测温系统可实现全天候不间断自动采集，当芯‑表温差、降温速率超过规范阈值时及时发出报警提醒，便于项目部第一时间采取保温覆盖、通水降温等养护措施，为大体积混凝土质量管控、资料归档和问题追溯提供完整可靠的数据依据。

适用项目

本系统适用于房建、市政、轨道交通、厂房、水利、桥梁等含有大体积混凝土构件的施工现场。单块筏板、承台可布置多个测温点位；大面积分区浇筑项目，可多台采集主机组网监测。

对于浇筑厚度大、水化热高、工期紧张、温控质量要求高、监理监管严格的项目，大体积混凝土测温系统能够弥补人工测温的不足。项目部可以通过平台查看各测点实时温度、温差报警记录以及温度‑时间变化曲线，企业管理人员也可以集中查看多个项目大体积混凝土测温运行情况。

监测内容

混凝土芯部温度：监测构件中心区域最高温度，掌握水化热峰值变化。混凝土表层温度：监测混凝土表面以内 50mm 位置温度，用于计算内外温差。混凝土基底温度：监测构件底部位置温度，掌握底部散热情况。环境温度：监测施工现场大气温度，辅助分析混凝土散热条件。内外温差：系统自动计算芯部与表层之间的温度差值，控制裂缝风险。降温速率：统计混凝土每日温度下降速度，保证降温过程均匀可控。报警记录：自动保存温差超标、温度超限、降温速率异常、测点离线等报警信息，留存台账用于质量检查与验收归档。

主要功能

温差分级报警：当内外温差、降温速率接近或超过预设预警值时，现场主机声光报警器、云端管理平台同步发出报警提示，提醒管理人员及时调整养护措施。24 小时连续测温：浇筑完成后养护周期内全天候自动采集温度数据，无需人员现场值守。实时数据查看：现场主机屏幕实时展示各个测点温度数值、当前内外温差。温度曲线记录：平台自动存储全周期测温数据，生成温度变化曲线图，直观观察水化热升温、恒温、降温全过程趋势。完整数据留存：本地 + 云端双重存储测温记录，数据可导出打印，自动生成测温报表，可直接用于监理报验、工程竣工验收资料归档。远程查看：项目管理人员可在智慧工地平台 PC 端、移动端查看各测温点位在线状态、实时温度、报警信息与历史记录。多点集中管理：单台采集主机可接入多路测温线缆；多个大体积浇筑区块、多个在建项目测温数据可在同一平台统一监管。平台对接：系统可按照项目要求接入企业智慧工地平台、项目管理平台或者地方监管平台上传测温监测数据。

系统组成

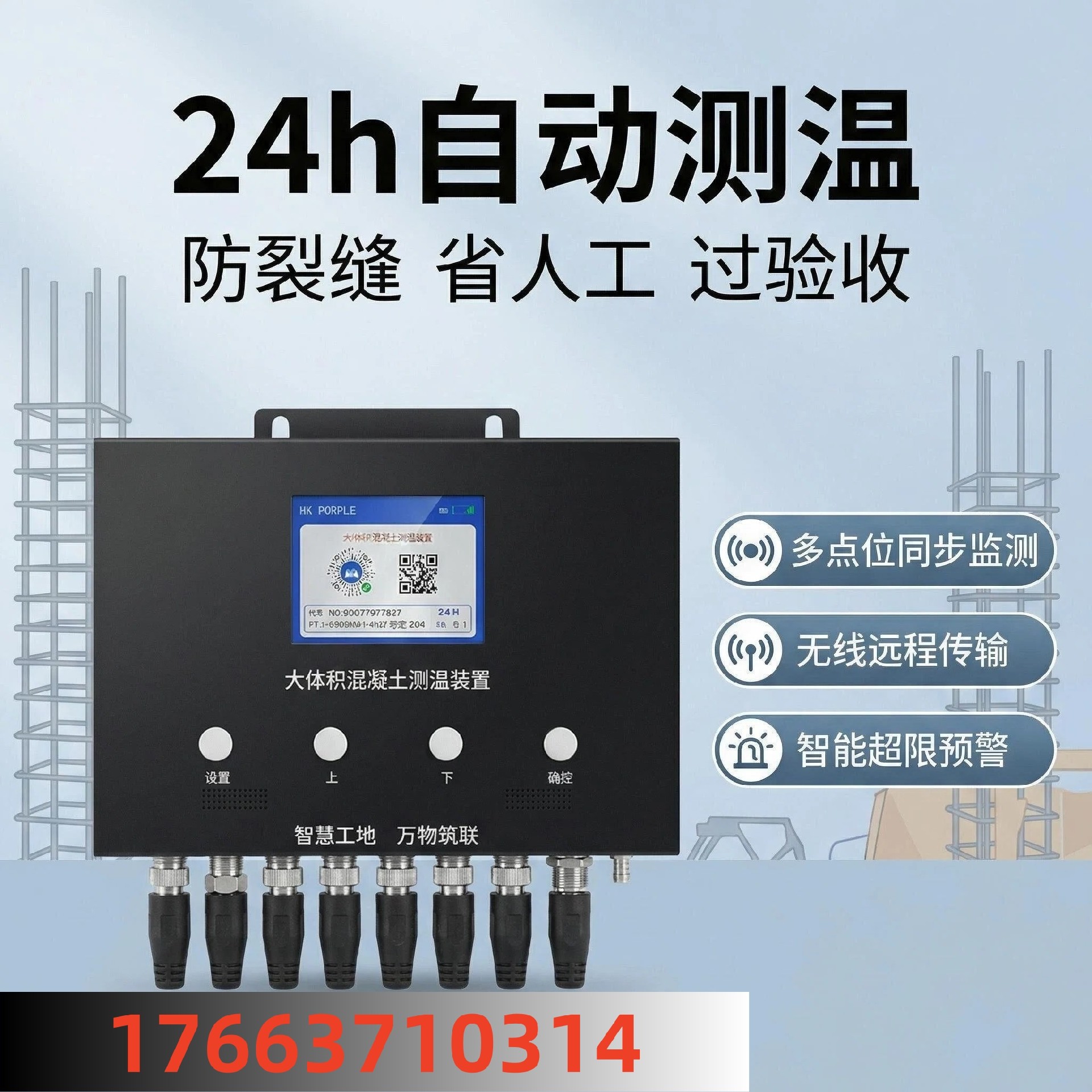

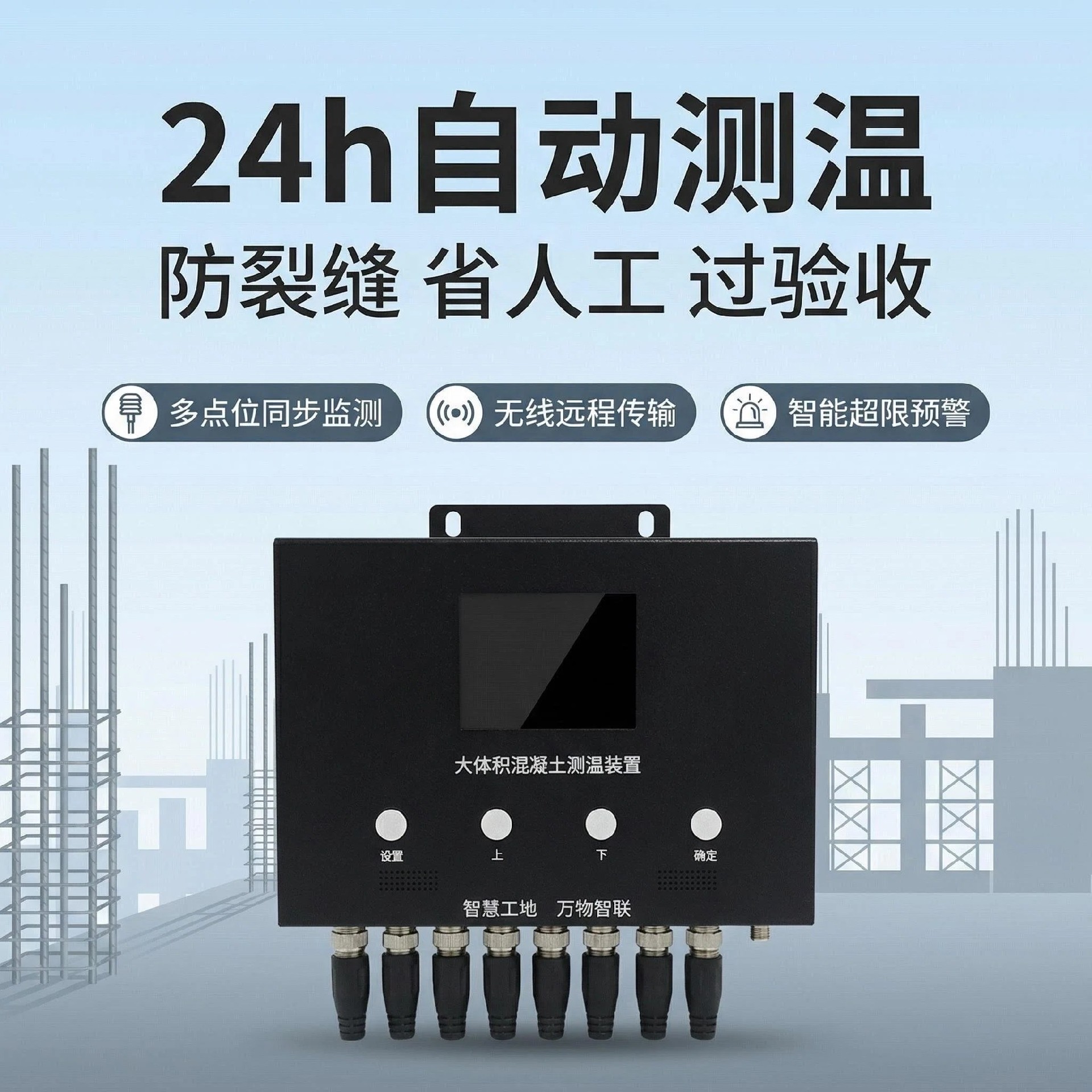

大体积混凝土测温系统一般由温度传感线缆、多路数据采集主机、声光报警器、通信模块、供电电源以及云端管理平台组成。不同大体积构件厚度、浇筑面积、测温点位数量不完全相同，测温点布设方案需要结合大体积混凝土专项施工方案以及温控方案确定。

可选配功能：‑ 锂电池备用电源，工地断电情况下可持续测温；‑ 太阳能供电套件，不方便布设市电线路的点位可选择太阳能供电。

产品介绍

现场安装与调试

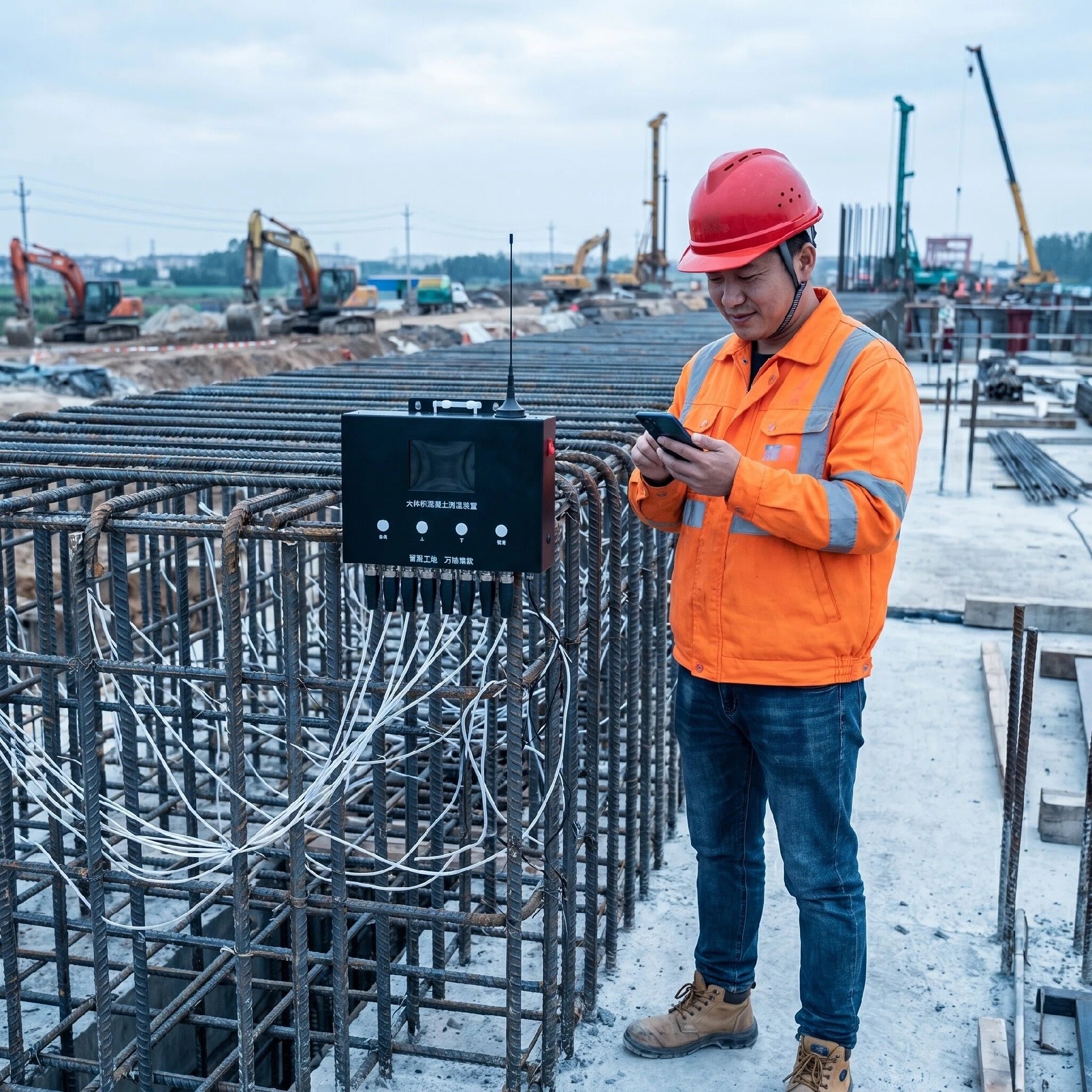

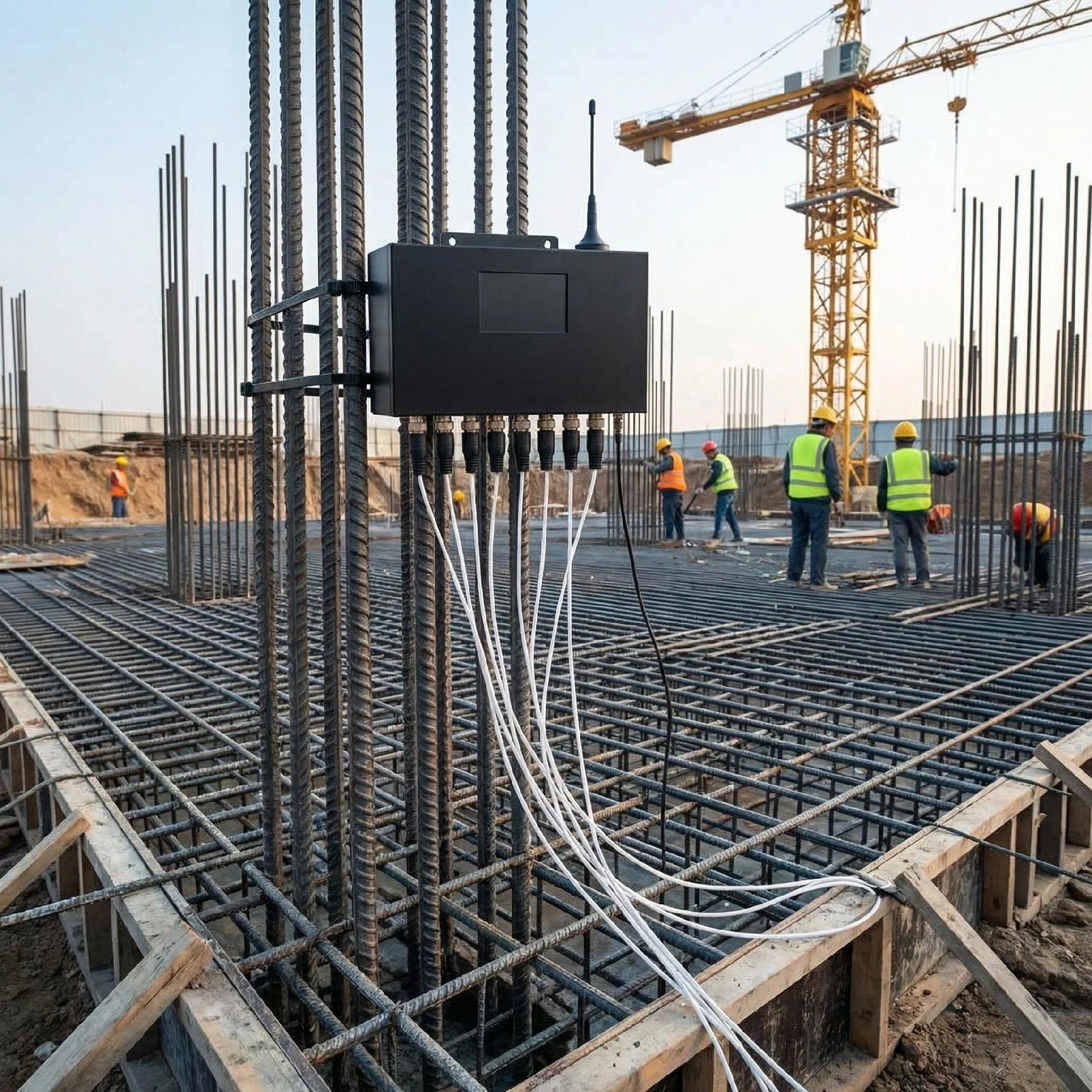

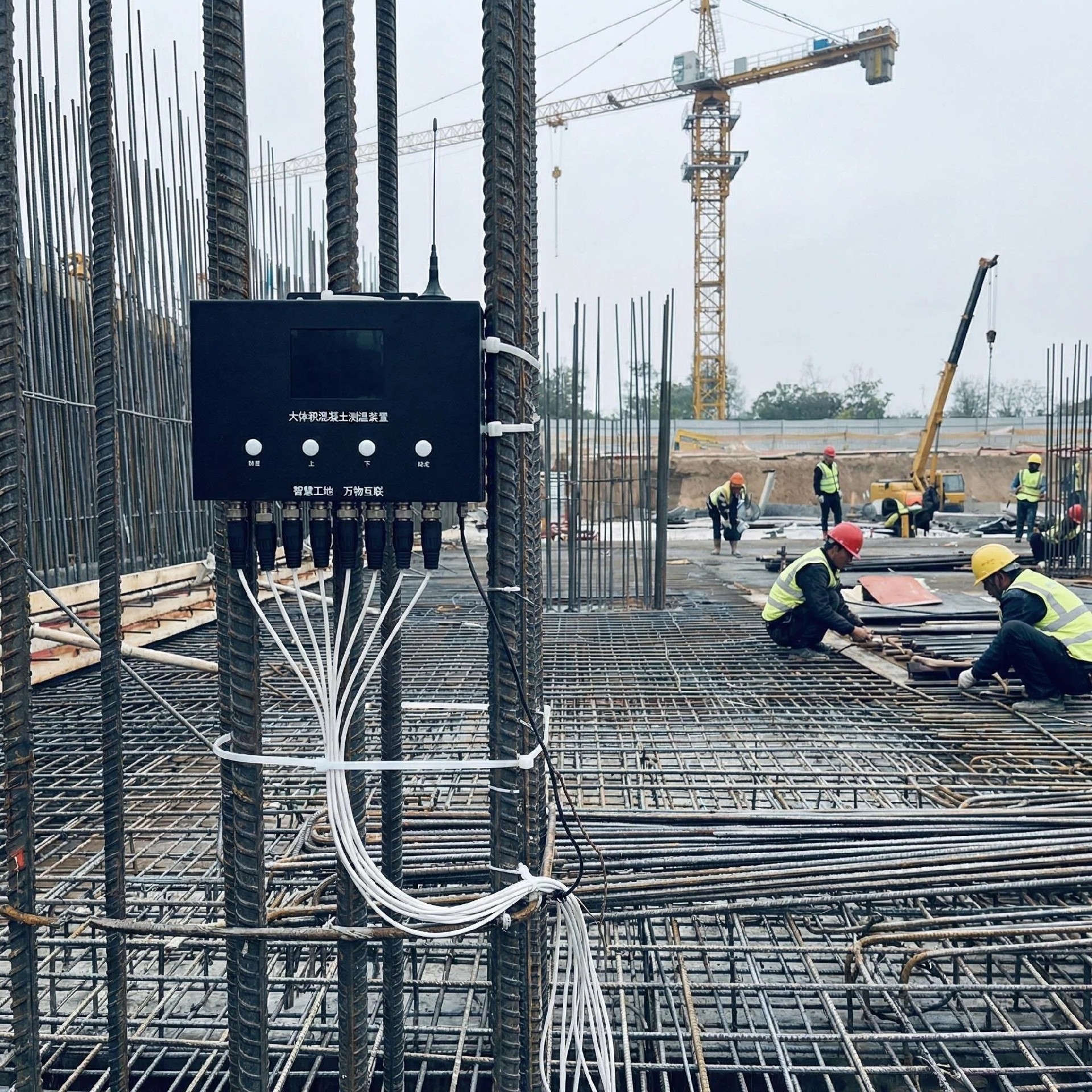

智诺安全会根据项目大体积混凝土专项温控方案、构件厚度、浇筑范围制定测温点位布设方案。混凝土浇筑之前，施工人员按照布点图将测温线缆预埋绑扎至钢筋不同深度位置；浇筑完成后，技术人员完成采集主机接线、声光报警器布设、通信调试等工作。测温线缆预埋完成后不可随意拔出移位。

硬件安装完成后进行通电调试、测点通道编号设置、温差预警阈值设置、数据上传测试、平台接入调试。混凝土浇筑前完成系统试运行检测，确保所有测点温度采集正常、报警功能灵敏可靠。对于需要接入地方监管平台或企业自有平台的项目，可根据接口文档上传测点信息、实时测温数据、温差超标报警记录。调试结束后，对项目技术负责人、试验员、资料员开展平台操作培训，养护期间系统全程开启测温。

项目使用效果

系统上线后，大体积混凝土各测点温度数据实时自动上传平台。项目部可以随时查看所有测温点位是否在线，有无内外温差超标报警记录。一旦温差达到预警条件，管理人员可第一时间增加保温棉被覆盖、开启循环冷却水等措施，控制混凝土内外温差，降低温度裂缝质量隐患。技术人员开展温控检查时，不再只依靠人工定时测温，可直接从平台调取全周期温度曲线、导出完整测温报表，快速完成监理报验资料。

对于多项目管理的建筑企业，平台可以集中查看各个在建项目大体积混凝土测温运行状态，哪些测点频繁温差报警、哪些监测主机离线故障一目了然，管理人员可以远程督促项目落实混凝土保温养护措施，有效管控大体积混凝土施工质量风险。

常见问题

大体积混凝土测温系统可以接入智慧工地监管平台吗？可以。系统可接入智诺安全智慧工地平台，也可以按照接口标准对接企业自有平台以及各地住建监管平台。

一块大体积筏板需要布置多少测温点位？测温点位数量、深度分层，需要结合构件厚度、浇筑面积以及专项温控方案要求进行布设。

测温线缆预埋之后还可以维修更换吗？测温线缆埋入混凝土后不可取出更换，施工浇筑前应做好线缆保护与导通检查。

断网之后测温数据会不会丢失？采集主机具备本地存储功能，断网期间仍然持续记录温度，网络恢复后自动补传历史测温数据。

后期维护怎么处理？设备投入使用后，出现温度数据异常漂移、设备离线、通信中断、报警异常等问题，可联系智诺安全进行排查。常规维护包含主机定期检查、通信状态检查、平台数据核对、参数校准调整。

产品咨询

如果项目需要安装大体积混凝土测温系统、水化热温控监测设备、智慧工地平台对接等相关设备，可联系智诺安全。我们会根据混凝土浇筑面积、构件厚度、测温点位数量、监管指标和平台对接需求，提供相应的产品配置和报价方案。
