塔吊吊装看不清落点？塔机吊钩可视化系统让盲吊作业看得见

塔吊司机是个“凭感觉吃饭”的活。几十米高空一坐一整天，下面吊的是什么、离墙还有多远、落点准不准，很多时候只能靠地面信号工喊话指挥。遇到大雾、逆光，或者吊物被已建楼体挡住，司机心里也没底。

这种“盲吊”状态下，吊装对位全凭手势和对讲机。一旦沟通失误，轻则反复调整位置、耽误工期，重则引发刮碰、吊物摆动甚至坠落。塔机吊钩可视化系统要解决的，就是把吊钩周围的画面真正送到司机眼前。

一、什么是塔机吊钩可视化系统

简单说，就是在塔吊的变幅小车上安装一台高清变焦摄像头，摄像头跟随小车与吊钩同步移动，把吊钩下方的实时画面无线回传到司机室的显示屏上。

以智诺安全的塔机吊钩可视化系统为例，摄像头支持画面放大缩小，即使吊钩降到几十米以下，司机也能通过屏幕看清吊钩落点与吊物状态。摄像头与司机室终端之间采用无线传输，不需要在长长的塔臂上布线，安装和维护都比较方便。

这里要区分一个容易混淆的点：可视化不等于在塔吊上装个摄像头。传统做法是把监控摄像头固定在塔身或塔臂上、画面朝着一个固定方向拍，吊钩一旦移动就出了画面，真正能看的东西很有限，信号不好时还经常黑屏。吊钩可视化的关键在于“跟随”——摄像头安装在变幅小车上，小车走到哪里、吊钩降到哪里，镜头就跟到哪里，画面里始终是吊钩和它下方的作业面。

它的价值不在于多加了一块屏，而在于把原本完全依赖经验和喊话的环节，变成了司机自己看得见、自己判断的环节。

二、系统由哪几部分构成

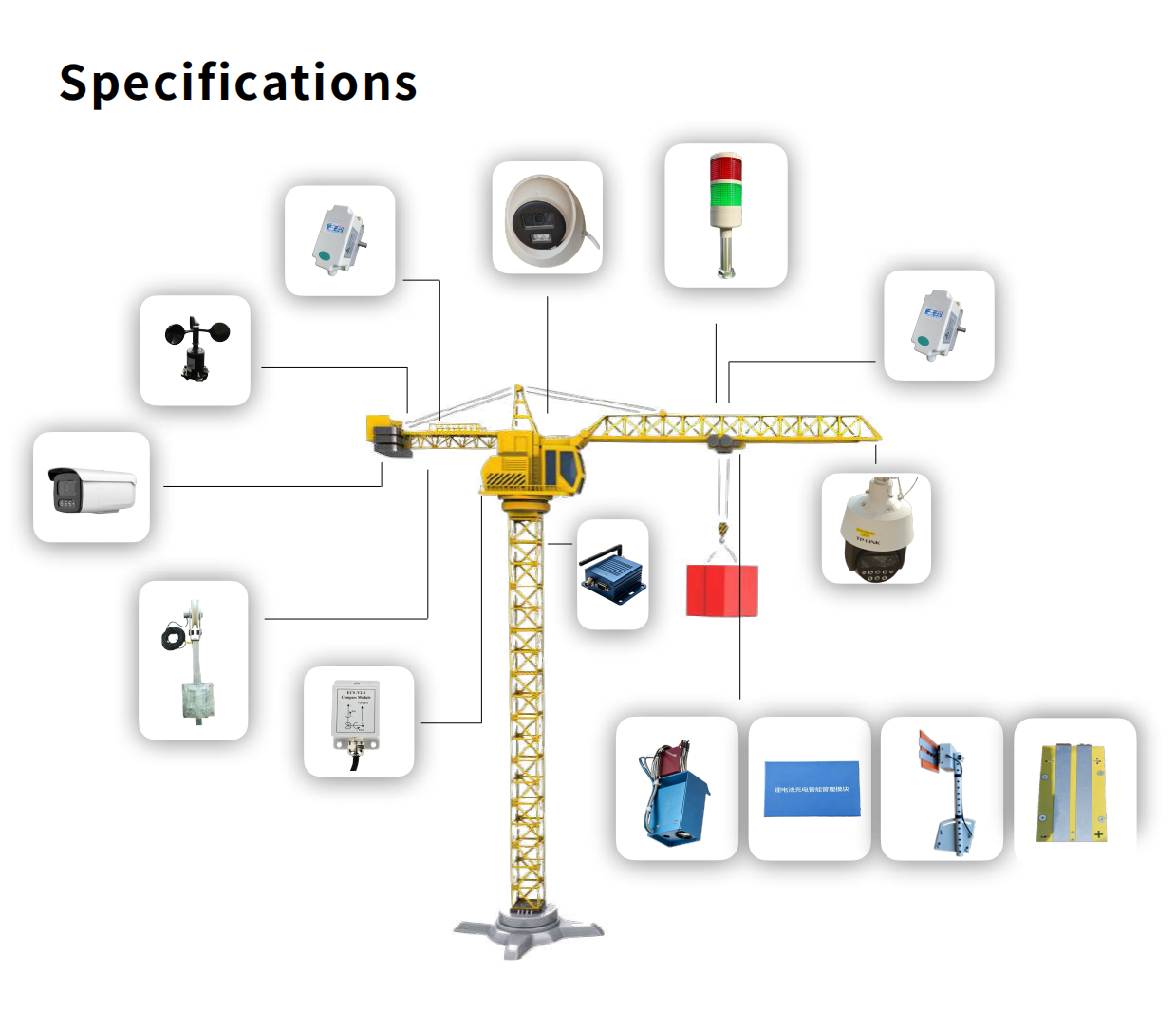

一套完整的塔机吊钩可视化系统，通常由三个部分组成。

前端采集：安装在变幅小车或吊臂前端的高清变焦摄像头，具备防水防尘能力，能适应工地露天环境下的雨雪、粉尘和震动。安装在塔吊上的摄像头会随小车同步移动，吊钩走到哪里，画面就跟到哪里。

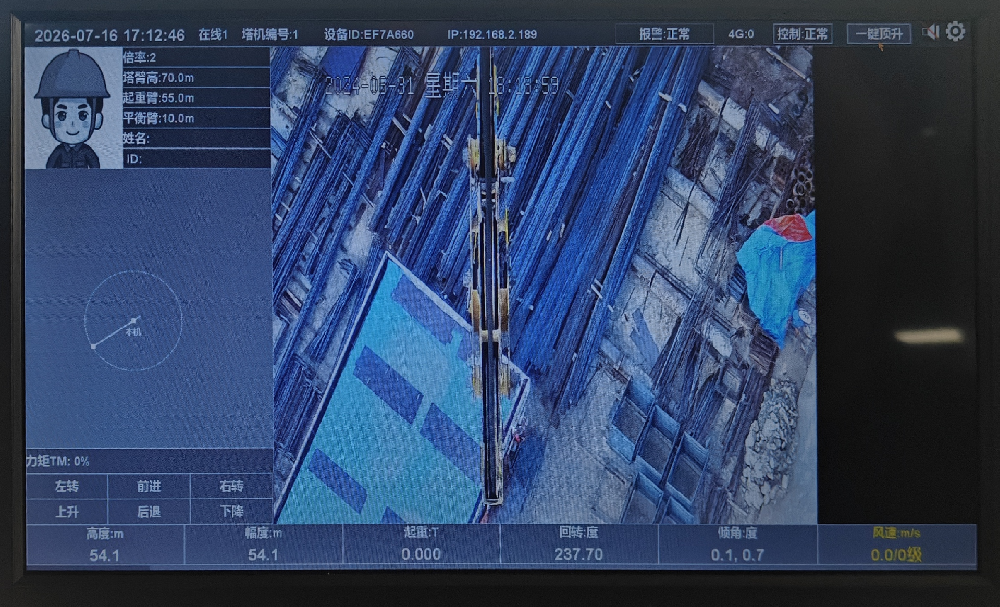

车载显示：司机室内的触控显示屏，一边显示吊钩的实时画面，一边同步展示吊重、力矩、幅度、高度、回转等工况数据。司机一眼就能同时掌握“画面”和“数据”两类信息，不必在几块屏之间来回切换。

远程回传：画面通过 4G 网络同步上传到云端管理平台，项目管理人员在办公室或手机上也能远程查看吊装现场，不用每次都跑到塔吊下面抬头看。对于塔吊数量多、作业面分散的项目，这一项尤其省力。

三、它解决了哪四个实际问题

第一，消除视觉盲区。长臂作业时，吊钩下方往往正好处在司机的视线死角。有了实时画面，司机可以自主判断吊物是否对准安装位置，减少对地面指挥的依赖，指挥和操作之间的沟通成本也跟着降下来。

第二，提升吊装精度。在钢结构安装、幕墙构件就位、预制构件吊装等需要精准对位的场景中，变焦画面能让司机看清螺栓孔、对接面等细节，一次对位成功率明显提高，返工和反复调整的次数随之减少，吊装循环时间也就能压下来。

第三，降低碰撞风险。吊物靠近建筑物、高压线、脚手架或其他设备时，司机通过画面可以直观判断安全距离，提前调整动作，避免刮碰。这一点在场地狭窄、周边建筑物密集的项目上体现得最明显。

第四，留存作业影像。可视化画面与吊装工况数据同步记录，一旦出现争议或事故，可以调取当时的视频画面还原过程，为责任认定提供依据。对于需要做安全巡检、操作复盘和新人培训的项目部，这些影像材料同样用得上。

四、哪些项目特别需要它

房建高层：塔吊高度高、吊距远，司机对落点的判断难度随高度快速上升。百米以上的塔吊，司机坐在司机室里凭肉眼几乎看不清地面落点，靠指挥手势也容易误判，可视化几乎是目前最直接可行的补盲手段。

风电与能源项目：塔筒、叶片等大件吊装高度大、精度要求高，地面指挥几乎无法看清高处的对接情况。

钢结构厂房：钢梁、钢柱安装需要精准对位，现场盲区多、构件尺寸大，全靠喊话效率很低。

桥梁与市政工程：跨线、跨河吊装，司机视线受结构物遮挡严重。

多机协同吊装：多台起重设备配合作业时，每台设备的司机都需要掌握自己吊钩的实时状态，仅靠指挥协调容易出错。

五、它不是单独一块屏，而是系统的一部分

吊钩可视化解决的是“看得见”。要让塔吊作业真正管得住，还需要和塔机安全监控系统的其他功能配合使用：

限位与力矩保护负责在超载、超力矩、越界时报警并干预；群塔防碰撞负责多台塔吊交叉作业时的安全距离判断与分级预警；黑匣子负责把运行数据和报警记录完整留存下来，供日常检查和事故追溯。

看得见、管得住、查得到，三者合起来，才是完整的塔吊安全管理。单独装一块屏，解决不了设备本身的风险判断问题；只有把可视化接入整体监控系统，画面和数据才能真正联动起来。

六、安装与适配

对已经投入使用的塔吊，可视化系统的加装不需要改变塔机主体结构。摄像头固定在变幅小车或吊臂前端，线路沿现有结构走，司机室加装显示屏与终端，调试完成后即可投入使用。安装和调试会结合现场施工安排进行，尽量减少对正常吊装作业的影响。

智诺安全在配置时会结合项目现场的塔机型号、臂长、作业环境和平台要求确定具体方案。需要接入项目智慧工地平台或地方监管平台的项目，也可按接口要求完成数据对接，常见的对接内容包括设备在线状态、实时画面、运行数据和报警记录。

日常使用中，常见的维护内容包括摄像头镜头清洁、画面与信号状态检查、显示屏与线路检查等。工地粉尘大、雨水多，镜头积灰或画面出现卡顿、中断时，及时排查通常就能恢复正常，不影响设备的长期使用。

结语

塔机吊钩可视化不是“锦上添花”的摆设，而是解决高空吊装盲区痛点的有效手段。随着智慧工地建设的推进，越来越多的项目开始把吊钩可视化作为塔吊进场的标配要求，部分地区也已将其纳入智慧工地检查内容。从“靠人喊”到“靠屏看”，吊装作业的安全性和效率正在被重新定义。

智诺安全专注智慧项目一站式落地服务，从硬件到软件，从方案到落地。如果项目需要塔机吊钩可视化系统，或需要塔吊安全监控、群塔防碰撞、塔机黑匣子等配套方案，欢迎联系我们获取配置建议与报价。
