产品介绍

深基坑安全监测系统，也叫基坑在线监测系统，主要用于建筑工程深基坑施工过程中的自动化安全监测、风险预警、数据记录和远程管理。系统通过布设在基坑周边的各类传感器，实时采集基坑边坡水平位移、竖向沉降、围护桩测斜、地下水位、支撑轴力、周边建筑物沉降等监测数据，将基坑当前的安全状态展示在现场终端以及智慧工地管理平台。

在基坑开挖施工过程中，随着开挖深度不断增加，土体应力发生变化，容易出现边坡位移、沉降、渗水、支护变形等安全隐患。传统人工监测存在间隔时间长、数据反馈滞后、难以实时掌握基坑动态变化等短板，不能及时发现基坑险情。深基坑安全监测系统可实现全天候不间断的数据采集，监测数值接近预警值时及时发出报警提醒，便于项目部第一时间采取加固、停工等处置措施，为基坑施工安全管控、隐患排查和后期数据分析追溯提供可靠依据。

适用项目

本系统适用于房建、市政、轨道交通、路桥、地下管廊、水利工程、旧城改造等含有深基坑开挖作业的施工现场。可对单个基坑进行独立监测，大型基坑、狭长基坑可布设多组传感器多点位组网监测。

对于开挖深度大、周边建筑物密集、紧邻道路管线、施工风险等级高、监管检查频繁的项目，深基坑安全监测系统能够有效弥补人工监测的管理盲区。项目部可以通过平台查看基坑各项实时监测数据、报警记录和历史变化曲线，企业管理人员也可以集中查看多个项目基坑设备的运行监测情况。

监测内容

边坡水平位移：监测基坑边坡、支护墙体水平方向的偏移量，判断支护结构是否发生侧向变形。竖向沉降监测：监测基坑坡顶、周边地面、附属构筑物的沉降变化情况，防止地面塌陷。深层测斜：监测基坑围护结构内部不同深度位置的侧向变形，掌握土体深层位移趋势。地下水位：实时监测基坑内部及周边地下水水位变化，及时发现降水异常、管涌、渗水风险。支撑轴力：监测钢支撑、混凝土支撑受力大小，避免支撑过载失稳。周边建（构）筑物沉降：监测基坑附近楼房、围墙等建筑沉降数据，保护周边既有设施安全。报警记录：自动保存位移超标、沉降超标、水位异常、轴力超限、设备离线等报警信息，留存台账用于安全检查和事故追溯。

主要功能

超标报警：当位移、沉降、水位、轴力等监测数值接近或超过预设预警值时，现场终端、管理平台发出报警提示，提醒管理人员及时采取处置措施。24 小时连续监测：传感器全天候自动采集基坑数据，昼夜不间断运行，实现无人值守监测。实时数据查看：现场终端与云端平台实时展示各监测点位最新数据，直观掌握基坑安全状态。历史曲线记录：平台自动存储长期监测数据，生成位移‑时间、沉降‑时间变化曲线图，便于分析基坑变形发展趋势。黑匣子数据留存：长期保存所有监测数据、报警记录，数据可导出、打印，用于基坑验收、安全检查和问题追溯。远程查看：项目管理人员可在智慧工地平台 PC 端、移动端查看监测站点在线状态、实时数据、报警信息与历史记录。多测点集中管理：同一个基坑可管理数十个监测点位，多个基坑项目可在同一平台统一监管，便于企业统筹管控风险。平台对接：系统可按照项目要求接入企业智慧工地平台、项目管理平台或者地方监管平台上传监测数据。

系统组成

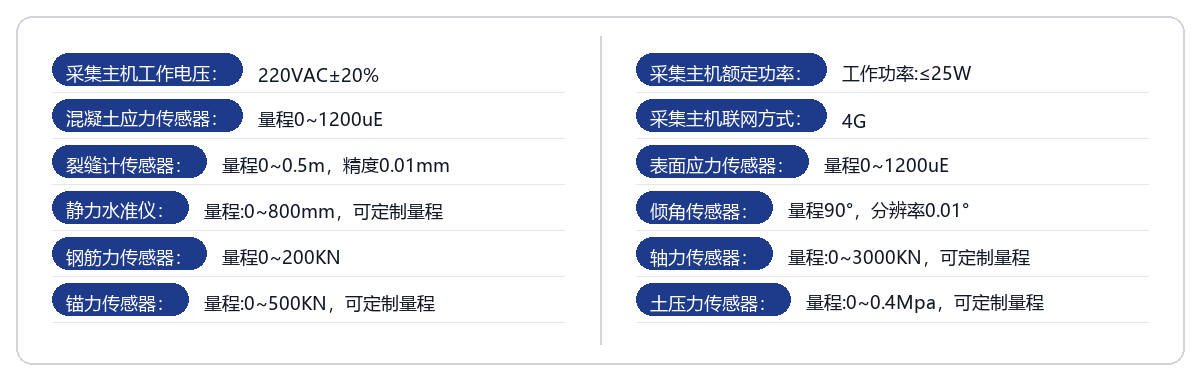

深基坑安全监测系统一般由数据采集主机、GNSS 位移传感器、沉降传感器、测斜传感器、水位传感器、轴力传感器、声光报警器、通信模块、现场显示终端和云端管理平台组成。不同基坑的开挖深度、支护形式、周边环境、监测点位数量不完全相同，具体传感器布设点位与配置方案需要结合基坑专项方案和现场情况确定。

可选配功能：‑ 视频监控摄像头，基坑报警时联动查看现场画面；‑ 太阳能供电套件，不方便布设供电线路的野外点位可选择太阳能供电；‑ 裂缝计传感器，监测基坑支护、周边墙体裂缝宽度变化；‑ 雨量传感器，采集降雨量数据，辅助分析降雨对基坑稳定性的影响。

产品介绍

现场安装与调试

智诺安全会根据项目基坑支护图纸、开挖深度、监测方案、周边建筑物分布情况制定传感器布设方案。设备到场后，技术人员配合现场完成传感器钻孔埋设、线缆敷设、采集主机安装接线、显示终端固定、通信调试等工作。传感器埋设位置严格按照基坑监测方案点位施工，保证监测数据真实有效。

硬件安装完成后进行通电调试、传感器校准、预警阈值设置、数据上传测试、平台接入调试。对于需要接入地方监管平台或企业自有平台的项目，可根据接口文档上传点位信息、实时监测数据、超标报警记录。调试结束后，对项目技术负责人、安全员开展平台操作培训，设备即可投入基坑施工全过程监测。

项目使用效果

系统上线后，基坑各项变形、受力、水位数据实时自动上传平台。项目部可以随时查看所有监测点位是否在线，有无位移、沉降、水位超标报警记录。一旦基坑变形达到预警条件，管理人员可第一时间排查现场隐患，必要时采取停工、支护加固等措施，降低基坑坍塌风险。安全员开展基坑安全检查时，不再只依靠人工测量和肉眼观察，可直接从平台调取长期监测曲线、导出监测报表。

对于多项目管理的建筑企业，平台可以集中查看各个在建基坑的监测状态，哪些点位频繁报警、哪些监测站点离线故障一目了然，管理人员可以远程督促项目落实基坑风险管控措施，有效规避深基坑施工安全事故风险。

常见问题

深基坑安全监测系统可以接入智慧工地监管平台吗？可以。系统可接入智诺安全智慧工地平台，也可以按照接口标准对接企业自有平台以及各地住建监管平台。

基坑需要布置多少个监测点位？监测点位数量需要结合基坑开挖深度、基坑周长、支护形式、周边环境以及专项监测方案要求进行布设。

传感器埋入土体之后后期还能校准吗？采集主机可远程进行参数调整，传感器可定期开展比对校准，保证监测数据精度。

是否可以搭配视频监控一起使用？可以。可选配视频监控设备，报警触发后管理人员可远程查看基坑现场画面，辅助判断险情。

后期维护怎么处理？设备投入使用后，出现数据漂移、设备离线、通信中断、报警异常等问题，可联系智诺安全进行排查。常规维护包含传感器定期比对校准、线缆检查、通信状态检查、平台数据核对、参数优化调整。

产品咨询

如果项目需要安装深基坑安全监测系统、基坑自动化监测、裂缝监测、视频联动、智慧工地平台对接等相关设备，可联系智诺安全。我们会根据基坑规模、支护方案、监测点位数量、监管指标和平台对接需求，提供相应的产品配置和报价方案。
