产品介绍

汽车吊安全监测系统又称流动式起重机安全监控管理系统，属于智慧工地起重机械物联网安全管控终端。系统通过在汽车吊车身、吊臂、支腿位置安装各类高精度传感器、车载显示终端、高清摄像头，实时采集吊装作业载荷、吊臂姿态、支腿状态、车身倾角、风速等工况数据，实现超载预警、力矩超限报警、支腿未伸到位提醒、防倾覆防护、吊钩盲区可视化监控；设备搭载北斗‑GPS 定位，可划定吊装电子围栏，监测高压线侵限风险，所有作业数据、报警记录实时上传智慧工地云端平台，实现吊装全过程可监测、可预警、可追溯。

汽车吊属于流动式起重设备，工地吊装作业点位经常变动，依靠人工指挥、司机目视观察，极易出现超载吊装、支腿下陷、吊臂碰撞、触碰高压线、盲区盲吊等安全隐患；传统管理方式无法远程掌握汽车吊实时工况、缺少吊装作业台账记录，事故溯源取证困难。汽车吊安全监测系统 7×24 小时实时监测吊装全过程风险隐患，分级声光预警，变事后事故处理为事前主动预防，满足施工现场起重机械安全管理规范以及智慧工地验收标准。

适用项目

本系统适用于房建、市政、路桥、轨道交通、电力、厂房安装等各类在建工程项目，覆盖场内汽车吊、流动式起重吊车所有吊装作业场景。单套系统安装于一台汽车吊设备；项目多台汽车吊可全部接入平台，集中组网管控。

对于大型构件吊装、临近高压线作业、高处吊装、多台吊车交叉作业、起重作业风险高、安全文明施工创优要求严格的项目，汽车吊安全监测系统补齐吊装作业监管盲区。项目部监控中心远程查看每台吊车实时工况；企业端可集中监管多个项目汽车吊运行数据，集团化统一起重安全管控。

监测管理内容

起重载荷力矩监测：实时监测吊钩起吊重量、工作幅度、力矩百分比，判断超载、超力矩风险。吊臂姿态监测：采集吊臂长度、俯仰仰角、回转角度，实时掌握吊臂伸展状态。车身姿态监测：监测车身水平倾角、四条支腿伸出状态、支腿压力，预警支腿悬空、地基下陷倾覆隐患。环境风速监测：实时采集作业区域风速，大风天气触发吊装禁止作业预警。北斗‑GPS 车辆定位：实时获取汽车吊地理位置，记录设备移动轨迹。吊装电子围栏监测：划定高压线保护区、建筑物禁入区、吊装危险边界，吊臂侵入禁区自动报警。吊钩盲区视频监控：车载摄像头实时监控吊钩下方作业画面，消除盲吊视野盲区。司机行为监测（选配）：AI 识别司机疲劳驾驶、接打电话、离岗等违规行为。台账报警记录：自动保存吊装工况数据、超载报警、倾角超限、风速超标、围栏越界、设备离线记录，留存完整台账用于安全检查归档追溯。

主要功能

实时工况数据展示：驾驶室车载触摸屏实时显示吊重、幅度、力矩、仰角、风速、支腿状态，司机直观查看安全工况参数。多级声光预警防护：力矩、载荷临近阈值时声光预警；达到危险限值报警提醒，支持危险动作限制（选配），防止超载倾覆事故。支腿安全检测：支腿未完全伸出、车身倾斜超标立即报警，杜绝吊车带隐患起吊。吊装电子围栏防侵限：自定义高压线、周边建筑物禁入区域，吊臂扫掠范围靠近红线提前预警，防范吊臂触碰高压线事故。吊钩可视化监控：吊钩画面实时回传驾驶室及后台平台，解决吊钩下方视线盲区问题。设备轨迹追踪：云端记录汽车吊移动轨迹、吊装作业起止时间，掌握吊车转场与作业分布。本地 + 云端双重存储：车载终端本地缓存吊装数据，断网状态监测不受影响；网络恢复后作业记录自动补传云端，台账数据不丢失。吊装安全台账自动生成：系统自动汇总吊装记录、报警日志，一键导出 Excel 报表，用于起重作业安全报验。远程可视化管理：管理人员可在 PC 端、移动端实时查看吊车工况、视频画面、报警信息。多台吊车集中管控：项目内多台汽车吊、集团多个工地吊车设备接入统一平台，远程集中监管起重安全风险。平台无缝对接：开放接口，可接入企业智慧工地综合管理平台、地方住建监管平台上传吊装监测台账。

系统组成

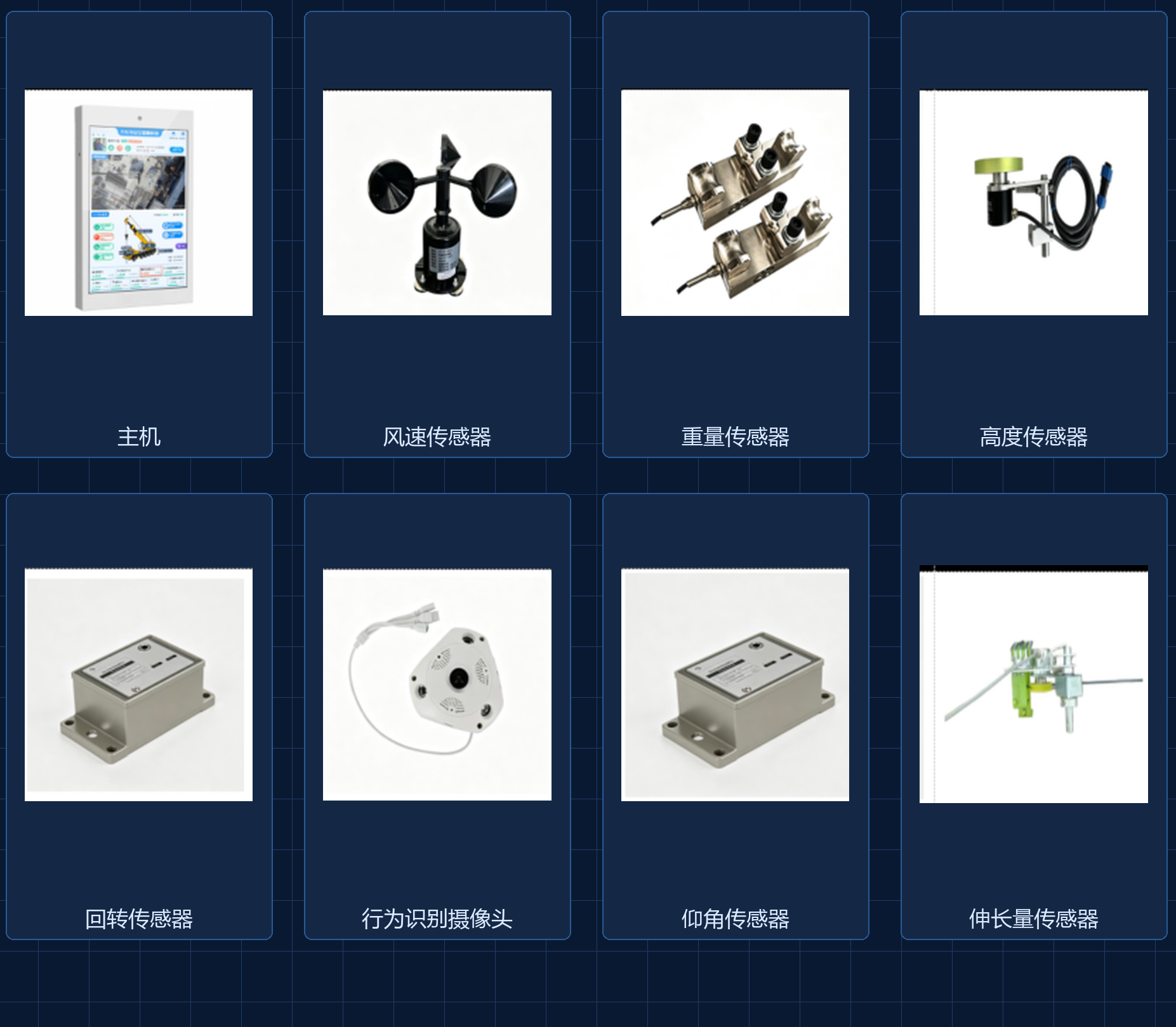

汽车吊安全监测系统一般由载荷重量传感器、角度‑长度传感器、倾角传感器、支腿压力传感器、风速传感器、北斗定位模块、吊钩高清摄像头、车载触控显示终端、4G 无线通信模块、云端智慧工地管理平台组成，设备加装于现有汽车吊，不改动吊车原有起重液压系统。

可选配功能：‑ 危险工况动作锁止防护；‑ AI 司机行为识别摄像头；‑ 激光雷达吊臂周边障碍物防碰撞；‑ 智能广播联动吊装报警语音提醒；‑ 监管平台对接上传吊装台账。

产品介绍

现场安装与调试

根据汽车吊车型号、吊臂结构、支腿布局，规划传感器安装点位。设备进场后，技术人员依次完成载荷、角度、倾角、支腿压力、风速、摄像头、车载显示屏加装布线，安装过程不破坏吊车原厂油路液压结构。

硬件安装完成后通电调试，完成吊重参数标定，配置超载、力矩、倾角、风速各项预警阈值；划定高压线、建筑禁区电子围栏；测试实时工况监测、声光报警、吊钩视频画面、定位轨迹上传全部功能。如需对接第三方智慧工地平台，调试接口台账上传功能。调试结束后，吊车司机、项目安全员开展设备操作培训。

项目使用效果

系统上线后，汽车吊吊装全过程工况实现数字化实时监测。司机在驾驶室就可以清晰查看吊重力矩、吊钩盲区画面，超载、车身倾斜、靠近高压线风险提前收到预警；管理人员远程实时掌握场内所有汽车吊作业状态。吊装作业、报警记录自动留存归档，报表一键导出，起重吊装安全管理资料齐全，降低吊装倾覆、碰撞、触电安全事故风险。

对于多项目集团企业，平台可以集中查看各个在建工地汽车吊运行工况，统一管控流动起重机械安全风险，全面提升施工现场起重吊装作业智能化安全管控水平。

常见问题

汽车吊安全监测系统能否接入智慧工地监管平台？可以，系统提供 API 接口，支持对接企业智慧工地平台以及各地住建监管平台上传吊装台账与报警记录。

安装系统会不会改动吊车原有液压结构？不会，全部传感器属于外部加装监测设备，不改动吊车原厂液压、力矩限制器结构，只做安全监测预警。

吊车经常转场移动，拆装是否方便？车载主机、传感器采用快装方案，设备可跟随吊车走场作业；如需长期更换吊车，传感器可拆装迁移。

后期维护怎么处理？常规维护包含传感器紧固检查、吊重精度定期标定、预警阈值复核、平台工况数据核对；出现数据漂移、设备离线可联系售后排查。
