产品介绍

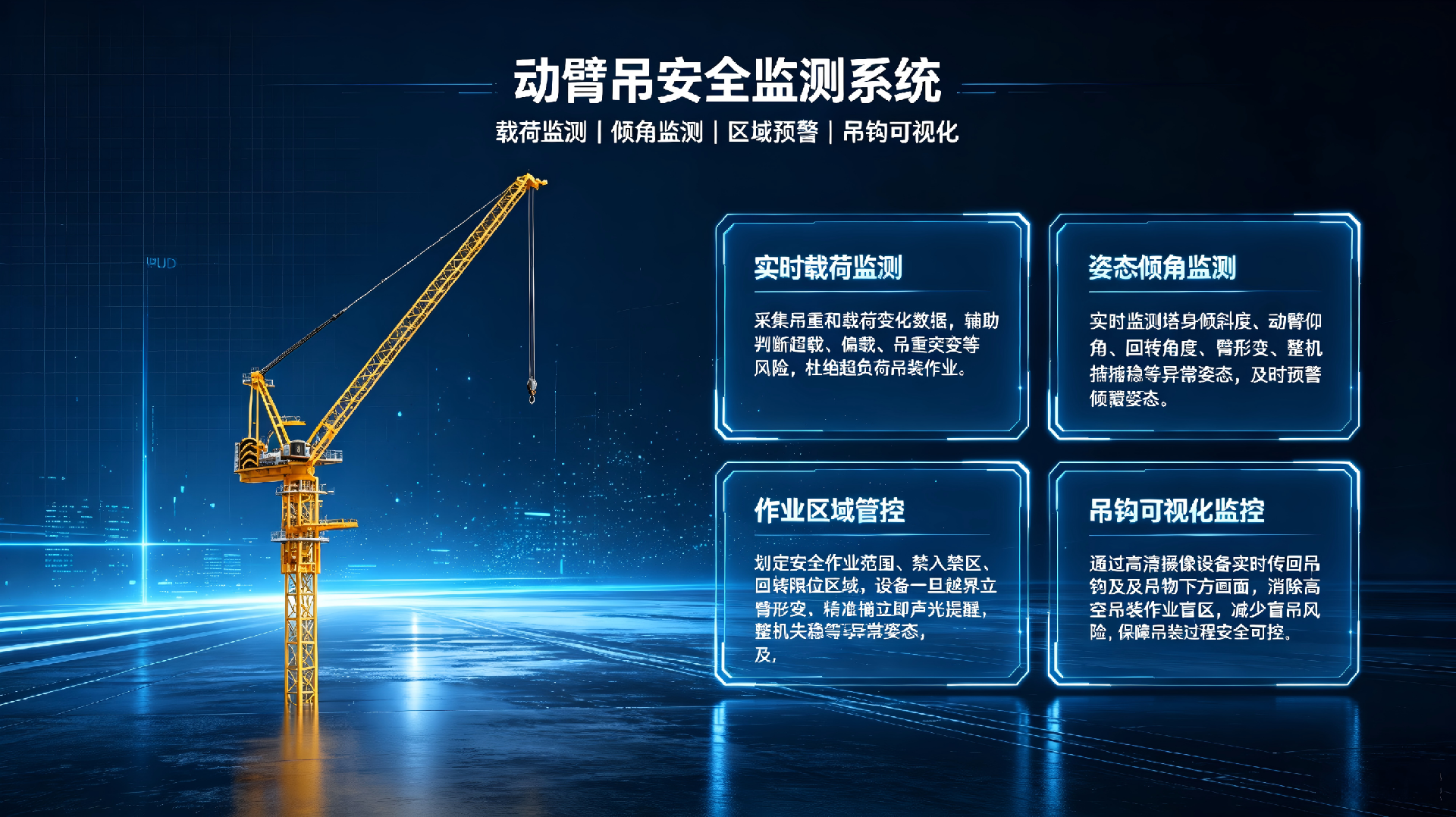

动臂吊安全监测系统，也叫动臂式塔机安全监控管理系统，专门针对建筑工地动臂塔式起重机，实时采集吊臂仰角、起重量、力矩、起升高度、回转角度、风速、塔身倾角等关键运行数据，实现超载预警、防后倾、群塔三维防碰撞、禁行区域管控、司机身份识别、运行黑匣子记录，并将实时数据、报警信息上传驾驶室主机以及智慧工地管理平台广州市人民...。

动臂塔机依靠改变臂架仰角实现变幅作业，拥有复杂的力矩‑仰角曲线，相比平臂塔吊危险系数更高，超载、吊臂后倾、多塔相互碰撞、高压线干涉都是高发事故隐患。传统依靠司机人工判断风险，人为失误、视线盲区极易引发倾覆碰撞事故。动臂吊安全监测系统 7×24 小时不间断监控设备运行状态，到达危险阈值提前声光预警，超限后可联动限制危险方向动作，为动臂塔机吊装作业安全管控、运行资料留存、事故溯源提供完整可溯源的数据依据。

适用项目

本系统适用于房建超高层、市政、轨道交通、大型综合体等在建项目动臂塔式起重机。单台动臂塔机独立安装使用；同一工地多台动臂吊、动臂‑平臂混合集群作业可无线组网统一监管。

对于超高层施工、吊装工况复杂、多塔吊交叉作业频繁、高空吊装风险高、特种设备监管严格的项目，动臂吊安全监测系统补齐人工监管短板。项目部可以通过平台查看塔机实时运行参数、超载、碰撞报警记录；企业管理人员也可以集中查看多个项目动臂吊设备的运行监测情况。

监测内容

起重量监测：实时采集当前吊物重量，对比额定起重量，监控超载风险。起重力矩监测：结合吊臂仰角曲线计算实时力矩百分比，管控力矩超限风险。吊臂仰角监测：监测动臂俯仰角度，控制最低仰角，防范吊臂后倾事故。起升高度监测：监测吊钩高度，控制上下限位。回转角度监测：监测塔机回转位置，管控回转限位。塔身倾角监测：监测塔身垂直度，预警基础沉降、塔身倾斜隐患。环境风速监测：实时采集高空风速，大风工况及时预警停止吊装作业。司机身份识别：人脸识别核验，做到专人专机。报警记录：自动保存超载、力矩超限、仰角越限、碰撞预警、风速超标、塔身倾斜等报警信息，留存台账用于安全检查、隐患整改归档追溯。

主要功能

驾驶室实时声光预警：运行参数临近危险阈值，驾驶室屏幕弹窗 + 声光报警提醒司机；超限后可联动限制危险方向操作。动臂专属力矩曲线匹配：导入塔机原厂仰角‑载荷特性曲线，精准计算不同臂架角度下额定起重能力。吊臂防后倾保护：实时监控臂架最低仰角，仰角过小触发预警报警，规避后倾风险。三维群塔防碰撞：多塔作业状态下实时计算吊臂空间距离，预判碰撞风险，提前发出防撞预警；支持动臂、平臂塔机混合防碰撞运算。电子禁区管控：可划定高压线、建筑物、基坑上方等危险禁吊区域，吊钩驶入禁区触发报警。黑匣子全程存储记录：本地主机存储塔机全周期运行数据，运行记录保存时长不低于 30 天，支持事故回放溯源重庆市住房...。24 小时不间断监测：塔机作业全程实时采集数据，全天候值守监控。远程查看管理：项目管理人员可在智慧工地平台 PC 端、移动端查看塔机实时运行数据、报警清单、历史运行报表。多塔机集中管理：同一项目多台动臂吊设备、多个在建项目塔机监测数据，可在同一智慧工地平台统一监管。平台对接：系统可按照项目要求接入企业智慧工地平台、项目管理平台或者地方监管平台上传塔机监测与报警数据。

系统组成

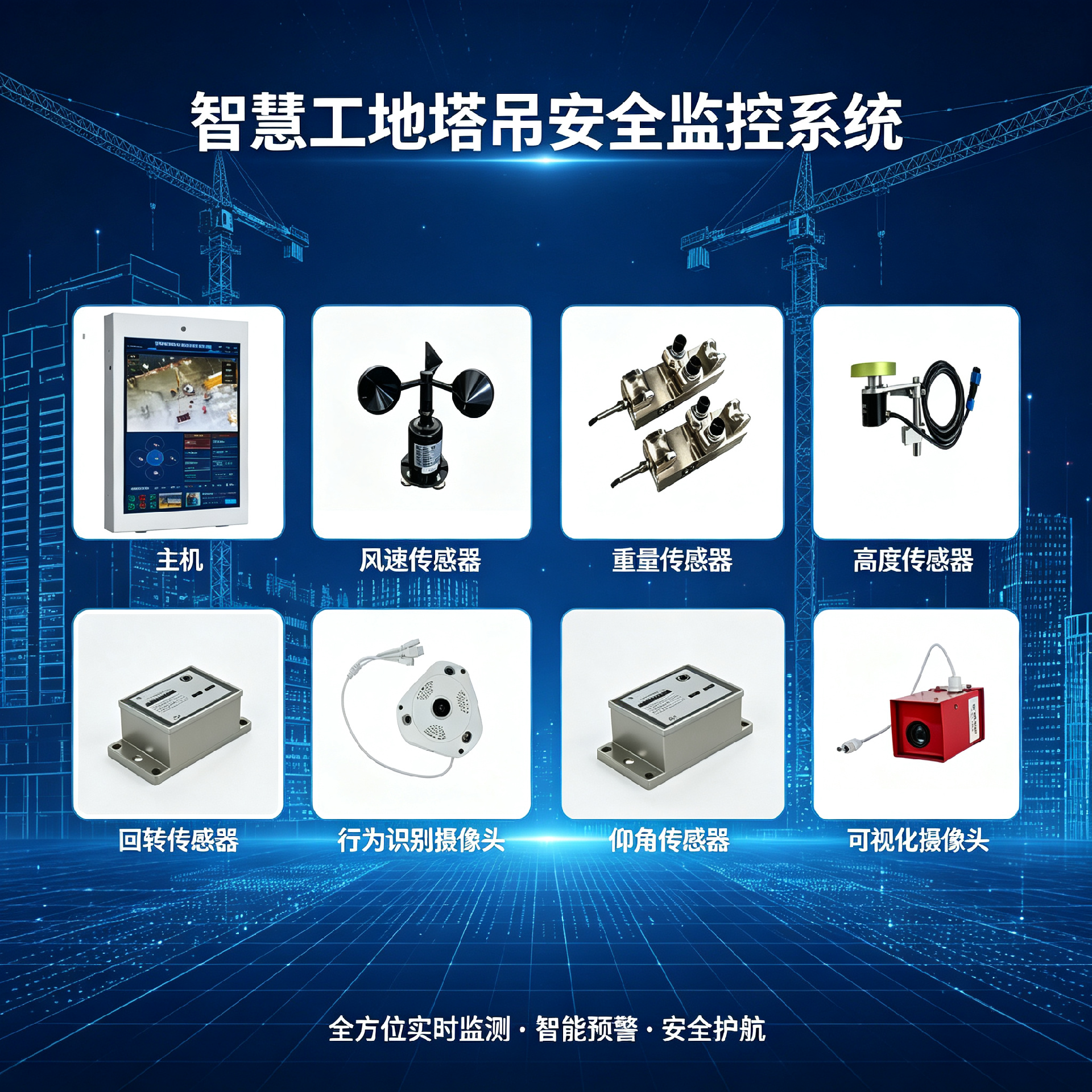

动臂吊安全监测系统一般由销轴式重量传感器、仰角倾角传感器、高度编码器、回转传感器、风速传感器、驾驶室触控主机、无线通信模块、云端智慧工地管理平台组成。传感器安装于起重臂、塔身、回转平台位置，安装不改动塔机原有受力结构。

可选配功能：‑ 吊钩可视化（防抖摄像头），消除吊装盲区；‑ 吊钩激光定位系统，夜间落点指引；‑ 手机短信、微信消息推送，报警推送项目安全负责人；‑ 监管平台对接。

产品介绍

现场安装与调试

智诺安全会根据动臂塔机原厂参数图纸、施工现场塔机平面布置图，制定传感器布设清单、力矩曲线标定方案。设备到场后，技术人员完成重量传感器、仰角倾角传感器、高度、回转、风速传感器安装，驾驶室监控主机布线固定、通信调试等工作，传感器安装不会破坏塔机原有钢结构。

硬件安装完成后通电调试，录入塔机臂长、倍率、原厂仰角‑力矩曲线参数，设置超载、仰角下限、防撞距离、电子禁区、风速预警阈值，开展单机空载、重载标定测试、多塔防碰撞通信联调、数据上传测试、智慧工地平台接入调试。正式启用前完成全系统试运行检测，保证各项参数采集准确、报警触发灵敏可靠。对于需要接入地方监管平台的项目，上传塔机实时运行数据、超限报警记录。调试结束后塔机司机、维保安全员开展设备操作培训。

项目使用效果

系统上线后，动臂塔机各项运行参数实时上传驾驶室与云端平台。塔吊司机可实时查看力矩百分比、吊臂仰角、高空风速，临近危险边界提前规避操作；管理人员随时查看塔机在线运行状态，收到超载、碰撞、塔身倾斜报警后第一时间停机排查隐患。安全员开展特种设备巡检时，可直接从平台调取塔机历史运行台账，导出塔机安全运行报表。

对于多项目管理的建筑企业，平台可以集中查看各个在建项目动臂吊运行状态，哪些塔机高频出现超载、防撞报警一目了然，管理人员远程督促项目落实塔机隐患整改维保工作，有效降低动臂塔机倾覆、碰撞类重大安全事故风险。

常见问题

动臂吊安全监测系统可以接入智慧工地监管平台吗？可以。系统可接入智诺安全智慧工地平台，也可以按照接口标准对接企业自有平台以及各地住建监管平台。

动臂塔机系统和平臂塔机安全监测系统能否互通防碰撞？支持动臂‑平臂塔机混合组网，三维算法可实现不同类型塔吊之间的防碰撞预警。

是否必须重新标定力矩曲线？动臂塔机力矩会随吊臂仰角发生变化，安装时必须导入本机原厂载荷曲线并现场标定，才能保证力矩监测准确。

后期维护怎么处理？设备投入使用后，出现重量漂移、角度数据异常、设备离线、报警异常等问题，可联系智诺安全进行排查。常规维护包含传感器紧固检查、每年一次载荷复检标定、通信状态检查、平台数据核对。

产品咨询

如果项目需要安装动臂吊安全监测系统、动臂塔机防碰撞监控设备、智慧工地平台对接等相关设备，可联系智诺安全。我们会根据动臂塔机台数、塔机型号参数、现场塔吊布置工况、监管指标和平台对接需求，提供相应的产品配置和报价方案。
